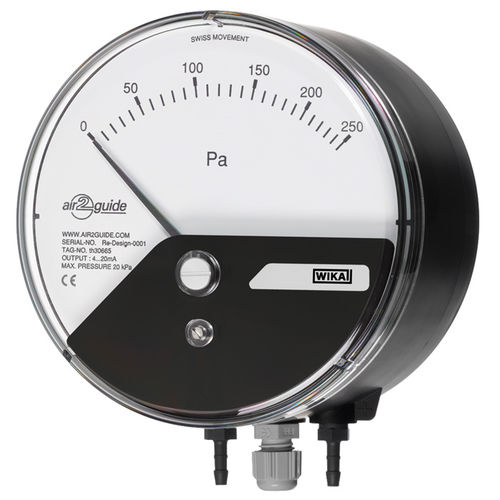

Манометр дифференциального давления модели A2G-15 с электрическим выходным сигналом используется для контроля перепада давления в системах вентиляции и кондиционирования воздуха. Диапазоны измерения охватывают от 0 … 50 Па до 0 … 12 500 Па. Диапазоны плюс/минус могут быть реализованы от -25 … +25 Па до -1 500 … +1 500 Па. Электрические выходные сигналы для обеих измеряемых величин (постоянный ток 0 … 10 В или 4…20 мА) обеспечивают прямое подключение к системам управления или системе автоматизации здания. Отдельная конструкция камеры измерения давления и области дисплея гарантирует, что примеси из технологического воздуха не оседают на задней стороне окна. Благодаря конструкции, состоящей из двух частей (измерительный элемент и монтажное кольцо), A2G-15 монтируется исключительно легко и быстро. Применение Для сухих, чистых, неагрессивных газов, обычно воздуха. Контроль вентиляторов и воздуходувок. Контроль перепада давления в фильтрах. Контроль избыточного давления в чистых помещениях. Для очень низких давлений. Особенности. Регулировка нуля спереди. Простой монтаж и демонтаж. Конструкция, состоящая из двух частей (измерительный элемент и корпус). С дополнительным электрическим выходным сигналом. Конструкция согласно EN 837-3 и нормам вентиляции и кондиционирования воздуха (VAC).
Технические характеристики
ХарактеристикиТип давлениядифференциалОтображениеаналоговый Уровень защитыIP65, IP54Применениепроцесс, для газа, для воздуха, для HVACДавление
Макс.: 20 000 Па (2,9 фунтов на квадратный дюйм)
Мин.: 0 Па (0 фунтов на квадратный дюйм)
