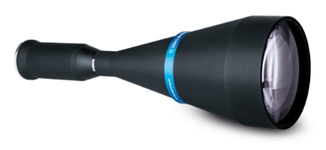

LSOG314 — Opto Engineering TC4M007-F — Бителецентрическая линза 2,667X для датчика 22,0 мм

Телецентрические линзы являются ключевым компонентом точных систем измерения машинного зрения. В отличие от обычных линз оптическое увеличение остается постоянным в пределах поля зрения и глубины резкости. Это особенно важно на производстве, где крепления деталей и триггеры камеры редко повторяются на 100%.

Этот телецентрический объектив был тщательно переработан, чтобы превзойти предыдущее поколение. Он отличается непревзойденным разрешением, низким уровнем искажений, простой регулировкой фазы и однородным качеством изображения, предлагая при этом лучшее соотношение производительности и цены.

Этот объектив совместим с камерами, имеющими сенсор размером до 1,2 (диагональ 21,5 мм). Объектив телецентричен с обоих концов, отсюда и термин «бителецентрический». Если линзы телецентричны только в пространстве объекта, небольшая световая точка увеличивается и становится эллиптической по мере движения от центра датчика изображения к его краю. Эта бителецентрическая линза удерживает главные лучи параллельными не только при входе, но и при выходе из линзы. В результате повышается точность изображения.

Рабочее расстояние (измеренное между передней частью объектива и объектом) должно находиться в пределах +/- 3 % от номинального значения, указанного ниже, для достижения максимальной точности. разрешение и минимум искажений. Число f, показанное ниже, является «рабочим» или «реальным» числом f объектива при использовании в качестве макросъемки.

Пожалуйста, свяжитесь с нами, если вам нужен объектив с меньшей диафрагмой. .

Технические характеристики

Рассчитать поле зрения

Механическое

Оптический

Для максимально четкое изображение, удерживайте объект в пределах половины заданной глубины резкости. Длина измеряется от передней части линзы до ее фланца.
