Особенности:
- 64-канальный модуль запуска и синхронизации калибровки
- DS SYNC64 имеет 64 аналоговых канала, и каждый DS SYNC64 поддерживает до 64 наборов осциллографов в каскадном соединении.

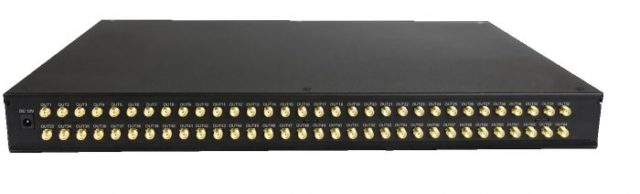

- Интерфейс SMA (OUT1~OUT64): выходной интерфейс сигнала синхронизации: входной сигнал с интерфейса SMA на передней панели формируется и выводится через 64 канала.
- Интерфейс питания: обеспечивает Источник питания 12 В пост. тока, 4 А для модуля синхронизации.
- Стандартные аксессуары: Шнур питания, соответствующий стандарту страны назначения, Адаптер питания, соответствующий стандарту безопасности страны назначения.
Вход триггера
- Входное напряжение: 20 Вpp
- Минимальное входное напряжение: 500 мВ
- Полярность: положительная/отрицательная
- Входное сопротивление: 50 Ом
- Максимальная входная мощность: 1 Вт
- Минимальная длительность импульса 1 нс
- Разъем: SMA
Вывод триггера
- Нет. число каналов: 64
- Выходное напряжение: 1,2 В размах (ном.) до 50 Ом
- Сопротивление: 50 Ом
- Разъем: SMA
- Время нарастания: <,1 нс
Во многих сценариях требуются осциллографы с четырьмя каналами или выше. Тем не менее, для большинства осциллографов на современном рынке большинство осциллографов могут предоставлять не более 4 каналов, и для большинства из них интерфейс синхронных часов для внешнего входа недоступен.
Для тех пользователей, которым требуется многоканальность синхронный сбор данных, модуль синхронизации DS SYNC64 можно использовать в качестве источника запуска осциллографа для подключения выходного интерфейса к входной клемме запуска EXT осциллографа для реализации синхронного запуска для нескольких осциллографов. Его можно использовать для калибровки канала. Подключите коаксиальный кабель к входному разъему аналогового канала осциллографа для калибровки каждого аналогового канала. Таким образом, несколько осциллографов в каскадном соединении могут обеспечить синхронный сбор данных для повышения надежности результатов измерений.
Технические характеристики
| Manufacturer | Rigol |
|---|---|
| Condition | New |
