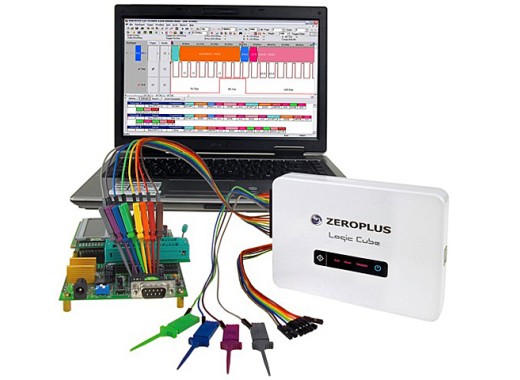

С помощью этого логического анализатора USB2.0 вы можете быстро и четко визуализировать до 16 цифровых сигналов. Вы, конечно, можете просматривать необработанные данные, но поддержка многих известных протоколов делает анализ сигналов шины детской игрой.
Благодаря подключению USB2.0 внешний адаптер питания не требуется, и возможна быстрая передача данных. . Запатентованное сжатие данных гарантирует, что можно записать в 255 раз больше данных, поэтому требуется меньше памяти.
Программное обеспечение
Очень обширный пакет программного обеспечения можно скачать здесь. Программное обеспечение Zeroplus позволяет декодировать протоколы просматриваемых сигналов. Например, вы можете читать сообщения CAN, I2C или UART непосредственно в программном обеспечении Zeroplus. Непосредственно поддерживается до 120 протоколов. Вам нужна дополнительная информация о декодировании сигналов SPI и/или CAN? Затем посмотрите видеоролики ниже.
В таблице внизу страницы можно найти обзор ряда поддерживаемых протоколов.
Обзор моделей
Различия между моделями в Серия LAP-C в основном отличается объемом памяти, поддерживаемой полосой пропускания и частотой дискретизации.
МодельLAP-C 16032LAP-C 16128 Количество каналов 16 16 Память 32 кбит 128 кбит Аналоговая полоса пропускания 100 МГц 150 МГц Частота дискретизации 100 — 100 Мвыб/с 100 — 200 Мвыб/с Сумка Нет да Полный набор из 18 тестовых зажимов Нет да Стандартные протоколы 26 26 Дополнительные свободно выбираемые протоколы Без ограничений Без ограничений Цена 106,61 106,61 € Вкл. НДС 271,9 €271,90 Не вкл. Аксессуары для НДС
Все логические анализаторы серии LAP-C 16000 поставляются в комплекте:
- кабель USB 2.0
- Кабели 25 см (2x 8-канальные, 1x 2-канальные) , 1x 1 канал)
- Руководство на английском языке
Обзор протоколов
Ниже представлен обзор протоколов, которые входят в стандартную комплектацию каждого логического анализатора LAP-C. Полный набор программного обеспечения можно скачать здесь.
. Автомобильный CAN 2.0B DSI Bus FlexRay 2.1A LIN 2.1 MVB WTB ПК-система AMD_SVI2 DDC EDID GPIB FWH IDE Малое число контактов LPC-SERIRQ LPT PCI PECI PS/2 Последовательный GPIO IBPI SVID USB 1.1 USB 2.0 IC-интерфейс BDM HPI 1-WIRE JTAG 2.0 MCU-51 ДЕКОДИРОВАНИЕ 3-ПРОВОДНОЕ I2C MDDI MICROWIRE MIPI DSI SPI SLE4442 Интерфейс SSI SPI PLUS ST7669 UART (RS-232C/422/485) 1-проводное (расширенное) Отладка последовательного провода (SWD) Цифровое аудио AC97 AES_EBU Интерфейс DSA DP AUX Канал 1.1 HD Audio HDMI CEC I2S MHL-CBUS MIDI MIPI_CSI-2 PCM Интерфейс PSB S/PDIF STBus Базовое логическое приложение АРИФМЕТИЧЕСКАЯ ЛОГИКА ЦИФРОВАЯ ЛОГИКА JK FLIP-FLOP UP DOWN COUNTER Память Compact Flash 4.1 eMMC I2C(EEPROM 24L) I2C(EEPROM 24LCS61/24LCS62 ) МИКРОПРОВОД (EEPROM 93C) Совместимость с SPI (память Atmel) Quad SPI SAMSUNG K9 (NAND Flash) SD2.0/SDIO SD3.0 UNI/O Оптоэлектроника 7-сегментный светодиод CCIR656 CMOS ИЗОБРАЖЕНИЕ LCD12864 Интерфейс DALI DM114/DM115 DMX512 LCD1602 Массив светодиодов LG4572 RGB-интерфейс S2Cwire/AS2Cwire SCCB Инфракрасные лучи IRDA NEC PD6122 Philips RC-5 Philips RC-6 PT2262/PT2272 Power BMS HDQ PMBus 1.1 QI SDQ SMBus 2.0 Беспроводная дифференциальная связь Manchester DigRF ISO7816 UART KEELOQ Переключение кода MANCHESTER MII SIGNIA 6210 MILLER MIL -STD- 1553 MODIFIED MILLER SWP WIEGAND WWV/WWVH/WWVB Другое DS1302 DS18B20 Код линии HART KNX ModBus MODIFIED SPI OPENTHERM 2.2 PROFIBUS SHT11 YK-5
