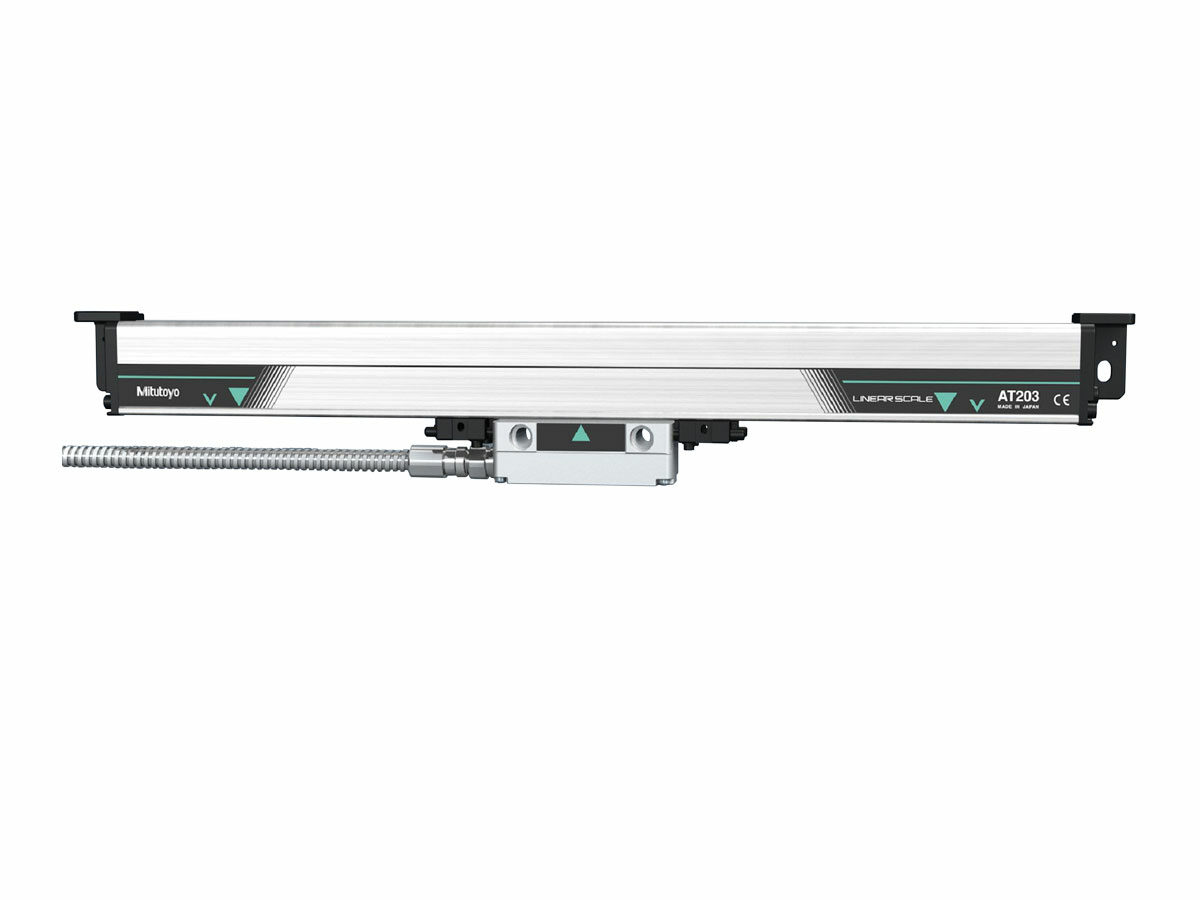

Линейная шкала AT203

Двухфазный сигнал прямоугольной формы, выходящий на длину хода линейной шкалы AT203, может использоваться в качестве сигнала обратной связи для станков с ЧПУ.

Доставка импортных компонентов по России от 3х недель транспортными компаниями СДЭК, Деловые Линии, Major Express.

Оплата физическими и юридическими лицами безналичным расчетом.

Цена может измениться после запроса у поставщика!

The effective range on the Mitutoyo AT203 linear scale spans from 100 to 6000mm and captures positional slide coordinates on machines of all sizes for all applications.

Can be directly connected to a CNC machine tool for easy and more reliable use
Pulse Signal Unit (PSU) is no longer needed
IP53 rating protects from dust and water

Order No.:	Product Image:	Model:	Max Range:	Accuracy:

Order No.:

539-411-30	—	AT203-100	100mm / 4″	3+3L/1000µm
539-412-30	—	AT203-150	150mm / 6″	3+3L/1000µm
539-413-30	—	AT203-200	200mm / 8″	3+3L/1000µm
539-414-30	—	AT203-250	250mm / 10″	3+3L/1000µm
539-415-30	—	AT203-300	300mm / 12″	3+3L/1000µm
539-416-30	—	AT203-350	350mm / 14″	3+3L/1000µm
539-417-30	—	AT203-400	400mm / 16″	3+3L/1000µm
539-418-30	—	AT203-450	450mm / 18″	3+3L/1000µm
539-419-30	—	AT203-500	500mm / 20″	3+3L/1000µm
539-421-30	—	AT203-600	600mm / 24″	3+3L/1000µm
539-423-30	—	AT203-700	700mm / 28″	3+3L/1000µm
539-424-30	—	AT203-750	750mm / 30″	3+3L/1000µm
539-425-30	—	AT203-800	800mm / 32″	3+3L/1000µm
539-426-30	—	AT203-900	900mm / 36″	3+3L/1000µm
539-427-30	—	AT203-1000	1000mm / 40″	3+3L/1000µm
539-428-30	—	AT203-1100	1100mm / 44″	3+3L/1000µm
539-429-30	—	AT203-1200	1200mm / 48″	3+3L/1000µm
539-430-30	—	AT203-1300	1300mm / 52″	3+3L/1000µm
539-431-30	—	AT203-1400	1400mm / 56″	3+3L/1000µm
539-432-30	—	AT203-1500	1500mm / 60″	3+3L/1000µm
539-433-30	—	AT203-1600	1600mm / 64″	5+5L/1000µm
539-434-30	—	AT203-1700	1700mm / 68″	5+5L/1000µm
539-435-30	—	AT203-1800	1800mm / 72″	5+5L/1000µm
539-436-30	—	AT203-2000	2000mm / 80″	5+5L/1000µm
539-437-30	—	AT203-2200	2200mm / 88″	5+5L/1000µm
539-438-30	—	AT203-2400	2400mm / 96″	5+5L/1000µm
539-439-30	—	AT203-2500	2500mm / 100″	5+5L/1000µm
539-440-30	—	AT203-2600	2600mm / 104″	5+5L/1000µm
539-441-30	—	AT203-2800	2800mm / 112″	5+5L/1000µm
539-442-30	—	AT203-3000	3000mm / 120″	5+5L/1000µm
539-443-30	—	AT203-3250	3250mm / 130″	5+8L/1000µm
539-444-30	—	AT203-3500	3500mm / 140″	5+8L/1000µm
539-445-30	—	AT203-3750	3750mm / 150″	5+8L/1000µm
539-446-30	—	AT203-4000	4000mm / 160″	5+8L/1000µm
539-447-30	—	AT203-4250	4250mm / 170″	5+8L/1000µm
539-448-30	—	AT203-4500	4500mm / 180″	5+8L/1000µm
539-449-30	—	AT203-4750	4750mm / 190″	5+8L/1000µm
539-450-30	—	AT203-5000	5000mm / 200″	5+8L/1000µm
539-451-30	—	AT203-5250	5250mm / 210″	5+8L/1000µm
539-452-30	—	AT203-5500	5500mm / 220″	5+8L/1000µm
539-453-30	—	AT203-5750	5750mm / 230″	5+8L/1000µm
539-454-30	—	AT203-6000	6000mm / 240″	5+8L/1000µm

539-411-30
539-412-30
539-413-30
539-414-30
539-415-30
539-416-30
539-417-30
539-418-30
539-419-30
539-421-30
539-423-30
539-424-30
539-425-30
539-426-30
539-427-30
539-428-30
539-429-30
539-430-30
539-431-30
539-432-30
539-433-30
539-434-30
539-435-30
539-436-30
539-437-30
539-438-30
539-439-30
539-440-30
539-441-30
539-442-30
539-443-30
539-444-30
539-445-30
539-446-30
539-447-30
539-448-30
539-449-30
539-450-30
539-451-30
539-452-30
539-453-30
539-454-30

Технические характеристики

Type:	Standard Type
Resolution:	0.1, 0.5, 1µm
Maximum Response Speed:	120m/min
Signal Output Pitch:	20µm
Scale Reference Point:	Output in 50mm pitch
Protection Level:	IP53
Operating Temperature Range:	0 to 45˚C
Signal Cable Length:	5m
