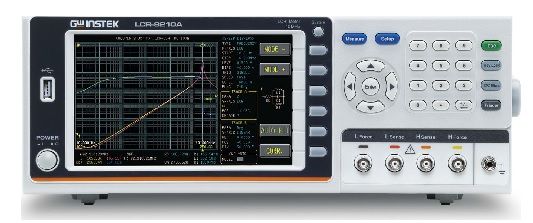

LCR-8210A Instek LCR-метр

Характеристики:

• Модель «А» обеспечивает анализ модели эквивалентной схемы (7 различных моделей эквивалентных схем)
• Тестовая частота: постоянный ток, 10 Гц–10 МГц
• Цветной ЖК-дисплей 7 дюймов
• Базовая погрешность 0,08%
• Отображение четырех результатов измерений одновременно из 17 свободно выбираемых параметров измерения
• Измерение списка из 15 шагов

li>

• Режим развертки с двумя кривыми
• Внутреннее напряжение смещения постоянного тока ±12 В
• Доступно USB-хранилище
• Высокочастотный измеритель LCR (10 Гц — 10 МГц)

GW Instek запускает новую серию высокочастотных LCR-метров ~ LCR-8200(A), состоящую из пяти моделей и максимальной испытательной частоты до 50 МГц. Вся серия оснащена 7-дюймовым цветным дисплеем и отличается высокой точностью измерений (0,08%).

Результаты измерений могут быть представлены в числовом или графическом виде в соответствии с выбранным режимом измерения, что позволяет пользователям оптимально интерпретировать показания. характеристики ТУ. В то же время полный набор стандартных интерфейсов, таких как устройство USB / RS-232C / обработчик и GPIB, позволяет пользователям управлять прибором с помощью наиболее знакомого интерфейса, не беспокоясь о дополнительных затратах на оборудование.

Кроме того, , серия также предоставляет функцию USB-накопителя при работе в графическом режиме. Измеренные характеристические кривые и значения тестируемого устройства сохраняются для последующего анализа. Большое разнообразие функций LCR-8200(A) позволяет пользователям легко реагировать на требования к испытаниям пассивных компонентов в исследованиях и разработках, проектировании и производстве.

В режиме числовых измерений он делится на Измерение MEAS и измерение LIST. В режиме измерения MEAS пользователи могут выбрать до 4 (не менее 1) требуемых элементов измерения из 17 параметров измерения. Каждый выбранный элемент измерения можно настроить для сравнения (оценка «ПРОШЕЛ/НЕ ПРОЙДЕН») или для функции BIN для проведения оценки и сортировки, чтобы пользователи могли легко узнать результаты измерения по цвету и звуку. В режиме СПИСОК пользователям разрешено устанавливать 15 тестовых точек, и каждая тестовая точка может устанавливать параметры независимо, включая частоту/напряжение/смещение, и даже может устанавливать независимую функцию сравнения и числовой режим отображения (значение, значение разницы, процент разницы) . Кроме того, в режиме LIST также предусмотрен режим автоматического запуска. После завершения каждого измерения LIST прибор будет находиться в механизме резервного триггера. Пользователям нужно только разместить следующее тестируемое устройство, и тест LIST может быть выполнен автоматически, что экономит время, многократно нажимая кнопку триггера.

В графическом режиме измерения измерение SWEEP обеспечивает возможность сканирования двух параметров. одновременно(TRACE A / TRACE B). Относительные параметры развертки, включая источник развертки (частота, напряжение, ток или напряжение смещения), шкалу горизонтальной/вертикальной оси (LINEAR/LOG), скорость и т. д., даже добавление смещения, могут быть установлены и протестированы. в соответствии с реальными потребностями пользователей. Кроме того, серия LCR-8200A предоставляет 7 различных моделей эквивалентных схем, которые позволяют пользователю анализировать комбинацию из 3 или 4 компонентов, чтобы охарактеризовать рабочие характеристики схемы. После завершения развертки масштаб может быть автоматически отрегулирован в соответствии с выбранной TRACE, чтобы все наблюдения были более четкими и легко читаемыми. Помимо этого, графики развертки (bmp) и значения (csv) могут быть сохранены на флэш-накопитель для последующего анализа и применения.

Будь то для сбора данных измерений в процессе тестирования или коллокации для Системная интеграция, серия LCR-8200 (A) предлагает самые полные коммуникационные интерфейсы, включая USB-устройство, RS-232C, LAN для подключения к ПК и даже GPIB, которые являются стандартными коммуникационными интерфейсами. Пользователи могут выбирать в соответствии со своими привычками использования и удобством архитектуры системы без каких-либо дополнительных затрат. Кроме того, серия LCR-8200 (A) также предоставляет интерфейс Handler для системной интеграции ПЛК или сортировщиков.
