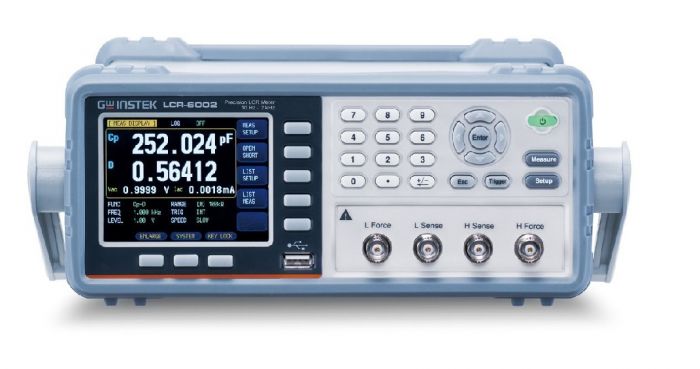

LCR-6002 Измеритель LCR Instek

Возможности:

Основные характеристики прецизионного измерителя LCR-6000:

• 5 моделей: от 10 Гц до 2 кГц, 20 кГц, 100 кГц, 200 кГц, 300 кГц (четырехразрядное разрешение)
• 3,5-дюймовый цветной ЖК-дисплей
• Частота последовательных испытаний
• Основная точность: 0,05%
• Скорость измерения до 25 мс (макс.)
• Полный частотный диапазон или Spot OPEN/SHORT
• 16 комбинаций измерения основных/второстепенных параметров и два дополнительных параметра мониторинга (одновременно могут отображаться максимум четыре различных параметра) )
• Измерение DCR и внутреннее напряжение смещения постоянного тока (±2,5 В)
• Оценка прохождения/непрохождения
• Функция автоматического контроля уровня (ALC)
• Функция корзины обеспечивает 9 корзин и 1 AUX, всего 10 корзин
• 10 тестов списка шагов для различных критериев частоты, напряжения и тока
• Стандартный интерфейс: RS-232C, Handler и USB-накопитель
• Компактный размер (2U, ширина стойки 1/2)
• Гарантия: 2 года на прибор, 1 год на ЖК-дисплей
• Компактный LCR Серия -6000 работает в небольших помещениях

Пять моделей серии GW Instek LCR-6000 имеют тестовый диапазон частот до 300 кГц и базовую точность 0,05%. Благодаря компактному размеру, высоте 2U и ширине стойки 1/2 они подходят как для настольных систем, так и для системных стоек. А их способность одновременно отображать как настройки, так и результаты делает их отличным инструментом для НИОКР, производственных испытаний и контроля качества.

Богатые функциональные возможности при компактных размерах

Серия LCR-6000 предлагает два дополнительных параметров мониторинга и одновременно отображает четыре параметра: первичный/вторичный и два параметра мониторинга. На 3,5-дюймовом цветном ЖК-дисплее отображаются результаты измерений, а также отображается информация «ПРОШЕЛ/НЕ ПРОШЕЛ».

Экономия времени при повторных настройках

Серия LCR-6000 имеет 10 наборов памяти, что позволяет для выбора критериев тестирования и сохранения до 10 000 результатов измерений. USB-хост обеспечивает легкий доступ к записанным результатам без подключения измерителя LCR к ПК. USB-хост также извлекает и сохраняет снимки экрана для дальнейшего использования.

Серия LCR-6000 поставляется с двумя нулевыми методами без отключения питания, чтобы сэкономить ваше время. Также доступны дополнительные аксессуары смещения постоянного тока и напряжения постоянного тока. Кроме того, имеется удобный хост-порт USB для сохранения настроек или измерений для последующего анализа.

Серия LCR-6000 также поддерживает различные вспомогательные измерения для удовлетворения требований к измерениям различных материалов. Например, в этой серии предусмотрена функция автоматического контроля уровня (ALC) для удовлетворения требований к испытательному напряжению MLCC. Для измерения индуктивных компонентов эта серия обеспечивает регулируемую функцию испытательного тока и функцию измерения сопротивления постоянному току. Дополнительный внешний адаптер тока смещения (LCR-17, ±2,5 А) удовлетворяет требованиям измерения. Что касается испытаний емкостных компонентов постоянным напряжением смещения, то эта серия позволяет проводить проверочные измерения материалов с помощью внутреннего регулируемого напряжения ±2,5 В или с помощью дополнительного внешнего адаптера напряжения смещения (LCR-16, ±45 В).
