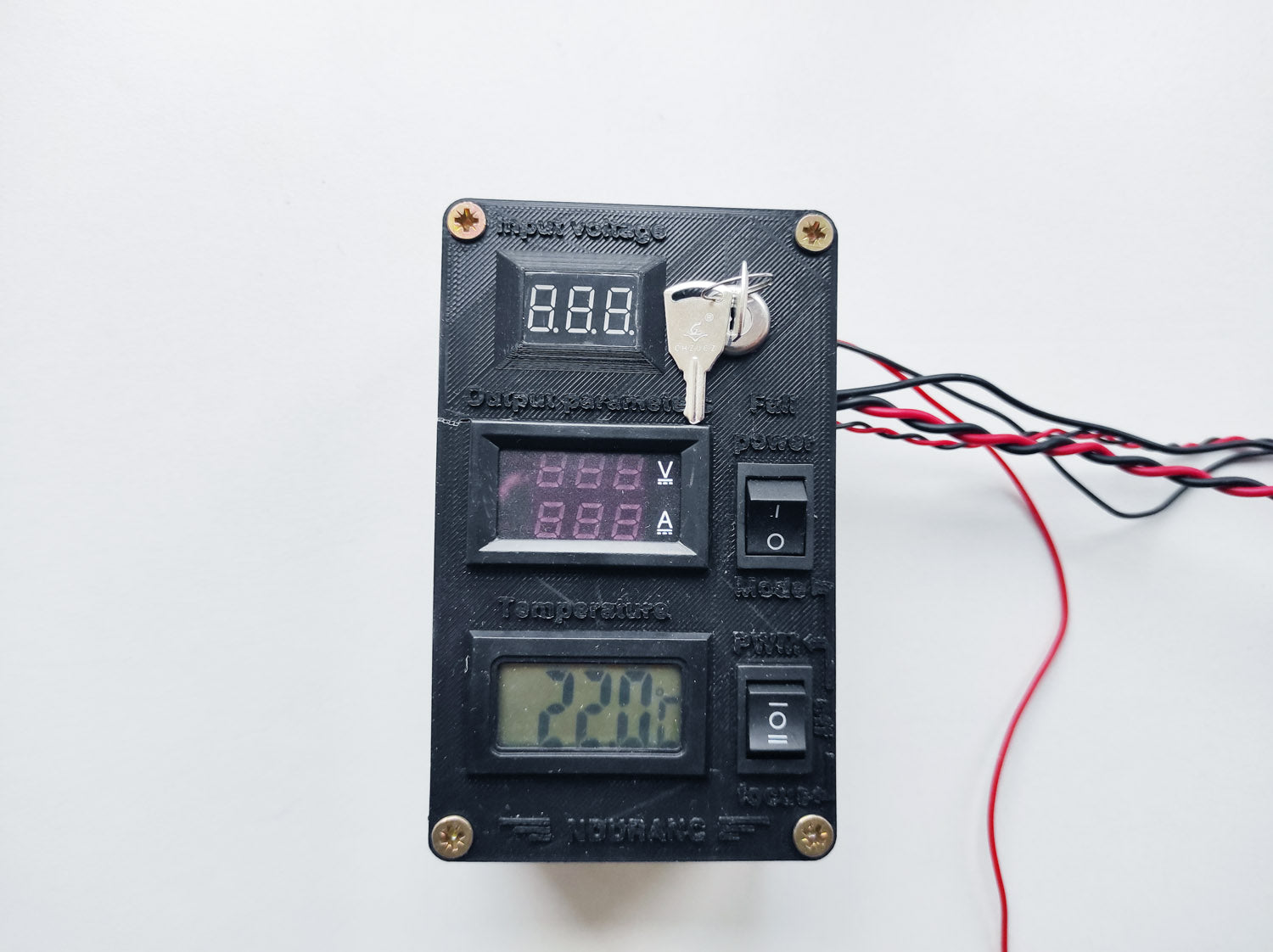

Лазерный блок 1.0

Измерение напряжения и температуры

Контроль энергопотребления

Регулировка мощности лазера

Ваш лазерный драйвер с максимальными возможностями:

• Регулируемый DC/DC. Установите любые пределы напряжения и тока для вашего лазерного модуля.
• TTL-управление (ШИМ): 3,5-24 В.
• Вольтметр + амперметр для измерения напряжения и тока на лазер.
• Вольтметр, измеряющий входящее напряжение.
• Термодатчик, измеряющий температуру лазерного диода.
• Регулируемый коэффициент нагрузки 0-100%.
• Регулируемая частота лазера: 1Гц-1000Гц.
• Рабочая частота ШИМ: 250-500 Гц.

О характеристиках понижающего (buck) преобразователя:

• Вход: 7-32VDC
• Выход 1,5-28 В постоянного тока
• Ток: до 8A (регулируемый)
• Эффективность: до 90%
• Рабочая температура: 0-60С
• Пульсация напряжения: + -5%
• Частота преобразования: 180KHz

Лазерная коробка содержит:

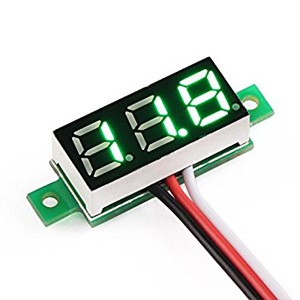

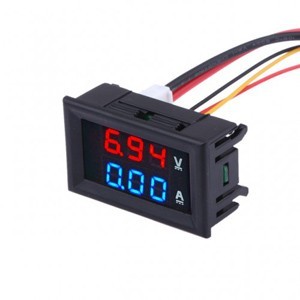

• Вольтметр и амперметр

  Вольтметр и амперметр измеряют реальное напряжение и ток, потребляемые лазерным модулем.
  Это дает представление об интенсивности мощности и мощности лазера.

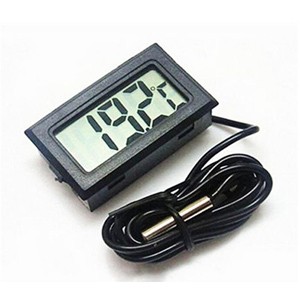

• Датчик температуры

  Датчик температуры добавлен к радиатору лазера и измеряет температуру снаружи радиатора лазера.
  Температура снаружи лазерного диода на теплоотводе не должна превышать 55-60C (140F макс.).

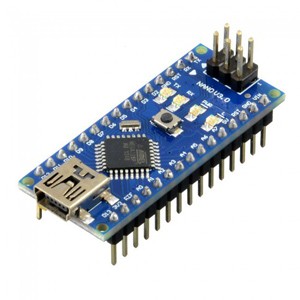

• Плата Arduino

  Плата Arduino используется для дистанционной настройки мощности лазера (соотношение частота/частота).
  Подключите плату Arduino и измените параметры мощности лазера.

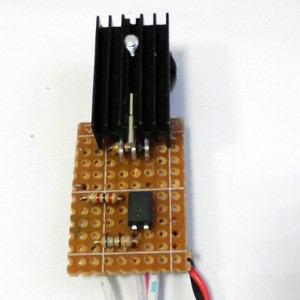

• Печатная плата Endurance MO1

  Печатная плата Endurance MO1 необходима для использования платы Arduino.

• Входной вольтметр (опционально)

  Входной вольтметр измеряет входное напряжение.
  Входной ток дает представление о том, достаточно ли мощности источника питания для работы лазера. Если напряжение падает, значит, источник питания недостаточно хорош.

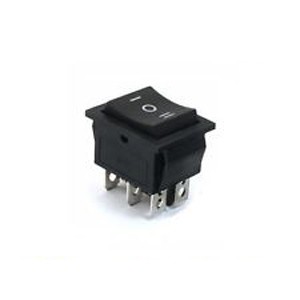

• Переключатель на 2 кнопки

  Схема



  Подключение лазерного блока Endurance к лазерному модулю
