Усовершенствуйте свой 3D-принтер / портальный станок с ЧПУ / гравировальный / режущий станок с помощью реального лазера мощностью 15 Вт (15 000 мВт).
Содержание
- Процесс установки 15-ваттного синего 445-нм лазера DIY DUOS на рамы Ortur LM2 & CNC 3018 SainSmart
- 15 ватт (15000 мВт) 445 нм синий диодный лазер «DUOS» лазерная головка гравировка металла — живой видео урок
- Выравнивание 2 лучей вместе для 15-ваттной (15000 мВт) 445 нм синей диодной лазерной головки «DUOS». Проверка выходной мощности лазера.
- Лазерная лучевая система DIY «DUOS». 15 ватт (15 000 мВт) реальной мощности оптического лазера. Лазерная головка для вашего 3D-принтера / станка с ЧПУ.
- 15 ватт (15 000 мВт) синий лазер DIY DOUS установлен на раму Sain Smart (Genmitsu) CNC 3018.
- Простой монтаж. Простое подключение (5-24 В TTL). Предварительная настройка фокуса!
- Резка фанеры и МДФ с помощью лазера 15 Вт «Duos» — реальные видеоматериалы.
- Резка МДФ 3,2 мм (3/16») с помощью лазерной головки 15 ватт (15000 мВт) 445 нм с синим диодом «DUOS».
- (МДФ высокой плотности 3,2 мм (1/8″); плотность 0,88 г/см^3, скорость 400 мм/мин, 10 проходов)
- Резка фанеры толщиной 6 мм с помощью лазерной головки 15 Вт (15000 мВт) 445 нм с синим диодом «DUOS» DIY.
- (толщина 6 мм (1/4″) фанеры (5 слоев); плотность 0,65 г/см^3, скорость 400 мм / мин, 8 проходов)
- 15-ваттная установка DIY (реальная выходная мощность 15000 мВт) установлена на заказную раму
- Гравируйте на нержавеющей стали, акриле, керамике как профессионал с помощью 15 ватт (15000 мВт) реальной мощности 445 нм синего диода лазерной головки «DUOS» DIY!
- Сравнение 15-ваттного (15000 мВт) против 10-ваттного (10000 мВт) диодного лазера на живом демонстрационном конкурсе.
- Техническая информация
Процесс установки 15-ваттного синего 445-нм лазера DIY DUOS на рамы Ortur LM2 & CNC 3018 SainSmart
15 ватт (15000 мВт) 445 нм синий диодный лазер «DUOS» лазерная головка гравировка металла — живой видео урок
Лазерная резка рыбной нити (лески) с помощью 15000 мВт (15 ватт) синего 445 нм диодного лазера
Выравнивание 2 лучей вместе для 15-ваттной (15000 мВт) 445 нм синей диодной лазерной головки «DUOS». Проверка выходной мощности лазера.
Лазерная лучевая система DIY «DUOS». 15 ватт (15 000 мВт) реальной мощности оптического лазера. Лазерная головка для вашего 3D-принтера / станка с ЧПУ.
15 ватт (15 000 мВт) синий лазер DIY DOUS установлен на раму Sain Smart (Genmitsu) CNC 3018.
Простой монтаж. Простое подключение (5-24 В TTL). Предварительная настройка фокуса!
Комбинированный лазерный луч
Резка фанеры и МДФ с помощью лазера 15 Вт «Duos» — реальные видеоматериалы.
Резка МДФ 3,2 мм (3/16») с помощью лазерной головки 15 ватт (15000 мВт) 445 нм с синим диодом «DUOS».
(МДФ высокой плотности 3,2 мм (1/8″); плотность 0,88 г/см^3, скорость 400 мм/мин, 10 проходов)
Резка фанеры толщиной 6 мм с помощью лазерной головки 15 Вт (15000 мВт) 445 нм с синим диодом «DUOS» DIY.
(толщина 6 мм (1/4″) фанеры (5 слоев); плотность 0,65 г/см^3, скорость 400 мм / мин, 8 проходов)

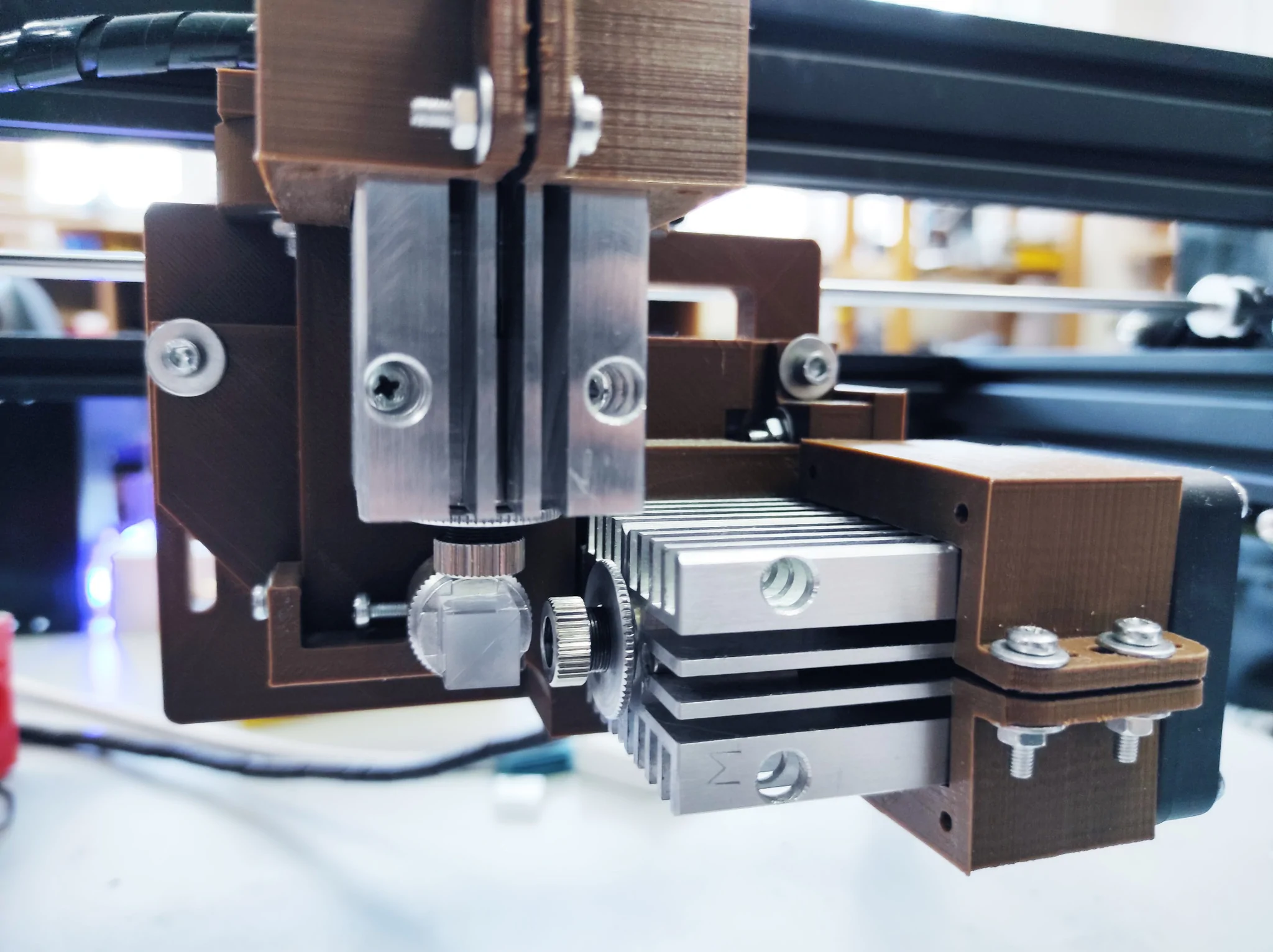

15-ваттная установка DIY (реальная выходная мощность 15000 мВт) установлена на заказную раму
Получите все необходимое для начала работы с лазерной головкой 15 ватт (15000 мВт) 445 нм с синим диодом «DUOS» в версии DIY.
- 1 x 15-ваттная лазерная головка DIY «Duos».
- 1 x маленькая и большая лазерные коробки (с печатной платой Mo1).
- 1 x блок питания (12 В 8 А AC/DC).
- Защитные очки.
- Фокусировочная пластина.
- Защитные перчатки.
- Наклейки.
- Дополнительная призма.
Гравируйте на нержавеющей стали, акриле, керамике как профессионал с помощью 15 ватт (15000 мВт) реальной мощности 445 нм синего диода лазерной головки «DUOS» DIY!
Пятно луча первого лазерного диода 180×17 мкм (фокусная глубина составляет 2 мм). 160-170 кВт / см^3
Пятно луча второго лазерного диода: 21×350 мкм (глубина фокуса составляет 3.75 мм) 100-100 кВт / см^3
Сравнение 15-ваттного (15000 мВт) против 10-ваттного (10000 мВт) диодного лазера на живом демонстрационном конкурсе.
Два луча всегда лучше для резки, чем один!
Мощность: 100%
Скорость резки: 500 мм / мин
Помощь воздухом: 60 литров в минуту (воздушный компрессор Hailea)
| Тип материала | Повторяется | |||||
| Название | Толщина | Плотность | 15 ватт (15000 мВт) Лазерная система «Duos» | 10 ватт (10000 мВт) | ||
| Мм | дюйм | г / см^3 | Мин | Макс | Min | Макс | |
| Кедровая фанера | 3.5 | 1/7» | 0.39 | 2 | 2 | 3 | 4 |
| Марокканская фанера (3 слоя) | 2.5 | 1/10» | 0.48 | 2 | 2 | 3 | 4 |
| Березовая фанера (3 слоя) | 3.5 | 1/7» | 0.7 | 4 | 5 | 6 | 8 |
| Морская фанера (3-слойная) | 1 |1/25» | 0.85 | 4 | 5 | — | — |
| МДФ | 3 | 1/8» | 0.87 | 9 | 10 | — | — |
Техническая информация
| Версия | 15 ватт DIY |
| Тип лазера | Диодный лазер |
| Тип диода | NUBM44 / NUBM47 |
| Пиковая выходная оптическая мощность лазера (импульс) | 15000 мВт ± 10% |
| Средняя выходная оптическая мощность лазера (CW) | 12000 мВт ± 15% |
| Фокусный диапазон | 40 мм |
| Длина волны лазера | 445 нм |
| Допуск длины волны лазера | +- 2 нм |
| Тип линзы | 2 x 3-элементная линза (G2+ 3-элементная линза может быть изготовлена по запросу) |
| Время работы | Проверено 48-72 часа непрерывной работы |
| Время нагрева | 1 s |
| Напряжение | 9-18 В ПОСТОЯННОГО ТОКА |
| Общий потребляемый ток | 8A (12В) |
| Охлаждение | Вентилятор1 |
| Установите | Отверстия M4 на задней панели |
| Пятно лазерного луча | 120-125 мкМ (микрон) |
| Регулировка мощности | Выносливая печатная плата Mo1 |
| Размеры лазера (Ш х Д х В) мм | |
| Вес лазера | |
| Лазерный драйвер | Внешний блок управления лазером (малый + большой) |
| Срок службы | 10 000 часов |
| Обслуживание | Содержите призму (PBS) в чистоте. Очищайте с помощью этанола. |
| Ассистент воздуха | может быть добавлена по запросу |
| Критическая температура для работы лазера | 45-50C |
| Температура холостого хода | 15-25C |
