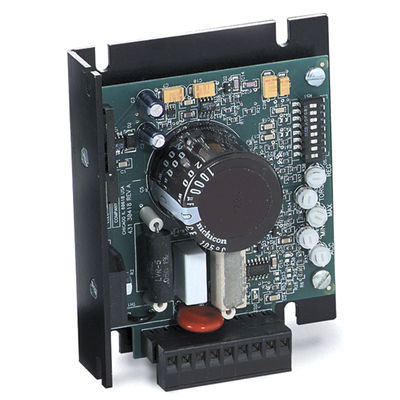

Базовое управление скоростью постоянного тока с ШИМ с фильтром (открытое шасси) Информация о применении • Расширенная двухлетняя гарантия на систему при покупке мотор-редуктора/двигателя и системы управления Bodine вместе. • Рассчитан на непрерывную работу при температуре окружающей среды 50°C без дополнительного радиатора. • Приводит в действие двигатели постоянного тока Bodine с напряжением 130 В с постоянными магнитами. • Приводит в действие двигатели постоянного тока с постоянными магнитами на напряжение 90 В и номиналом SCR на 130 В и двигатели постоянного тока с постоянными магнитами других производителей на 130 В. • Подключения к моделям 0780 и 0781 выполняются с помощью быстроразъемных петель длиной 0,25 дюйма. Семь ответных клемм поставляются с управлением. Подключения к моделям 0783 и 0784 выполняются с помощью вставной клеммной колодки (поставляется с блоком управления). СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ • Работает от сети переменного тока напряжением 115 В, 50/60 Гц. • Фильтрованный выход постоянного тока для более прохладной работы двигателя, увеличения срока службы щеток, снижения уровня шума и расширения диапазона скоростей. • Обратная ЭДС обеспечивает регулирование скорости лучше, чем 2%. • DIP-переключатели для легкой калибровки управления для двигателей разных размеров. • Два диагностических светодиода показывают, когда питание включено и когда выходной ток находится на пределе, установленном потенциометром TORQ. • Пять встроенных регуляторов, регулируемых пользователем, для ограничения крутящего момента, минимальной скорости, максимальной скорости, времени ускорения и регулирования скорости. • Скорость можно регулировать вручную с помощью дистанционного регулятора скорости 10 тыс. (входит в комплект поставки). • Соединения для дополнительного переключателя блокировки, приобретаемого пользователем.
Технические характеристики
ХарактеристикиAC/DCDCТип двигателяпостоянный магнитДругие характеристикикомпактный, встроенныйВходное напряжение
115 В
Выходное напряжение
Макс.: 130 В
Мин.: 0 В
Ток
1,25 А, 3,2 А
