Описание

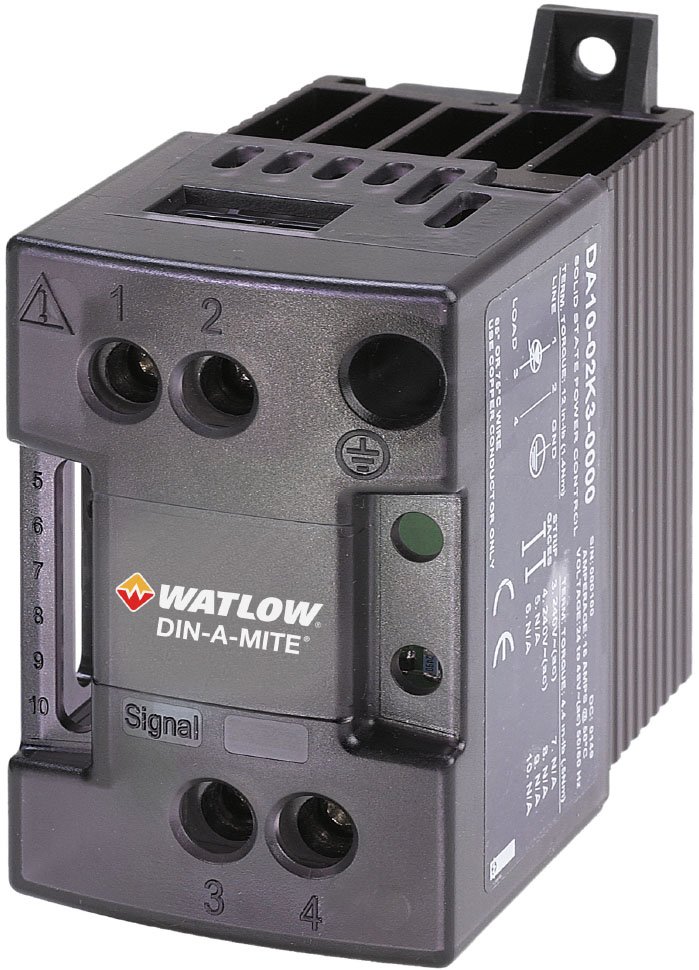

Контроллер питания Watlow DIN-A-MITE включает в себя управление SCR, радиатор, проводку и корпус, защищенный от прикосновения, — все в одном корпусе. Разработав контроллер DIN-A-MITE как единое целое, вам больше не нужно будет подготавливать провода для клемм или искать радиатор на номинальную силу тока, чтобы определить подходящие клеммы. Контроллер DIN-A-MITE представляет собой полный пакет, который вы можете установить и забыть: все уже сделано за вас.
Контроллер устройства коммутации мощности DIN-A-MITE A спроектирован и изготовлен с соблюдением качества, ожидаемого от Watlow. Возможности DIN-A-MITE A включают однофазное переключение через ноль до 25 ампер при 600 В переменного тока (см. номинальную кривую). Уникальная интегрированная конструкция устраняет необходимость догадок, связанных с выбором подходящего радиатора и соответствующих выводов для конкретного применения. Монтаж на DIN-рейку и заднюю панель является стандартным для этого семейства устройств переключения мощности. DIN-A-MITE также не содержит ртути.
DIN-A-MITE B — это недорогой, очень компактный и универсальный полупроводниковый электрический терморегулятор. Возможности DIN-A-MITE B включают однофазное и трехфазное переключение через ноль до 40 и 22 ампер соответственно при напряжении 600 В переменного тока (см. номинальную кривую). Конструкция этого электронагревательного контроллера включает в себя надлежащий теплоотвод и клеммы, упрощающие интеграцию в приложения. Монтаж на DIN-рейку и на заднюю панель входит в стандартную комплектацию этого электронагревателя. Контроллер DIN-A-MITE также не содержит ртути.
Контроллер мощности с кремниевым управляемым выпрямителем (SCR) DIN-A-MITE C представляет собой недорогой, компактный и универсальный твердотельный контроллер для управления электрическим нагревом. Этот твердотельный контроллер спроектирован и изготовлен с учетом качества, ожидаемого от Watlow. Доступны варианты монтажа на DIN-рейку и стандартную панель, а также вариант для монтажа через стену в шкафу. Основные характеристики твердотельного контроллера включают однофазную, трехфазную/двухфазную и трехфазную/трехветвевую работу при напряжении 24–600 В переменного тока. Возможности коммутации тока варьируются от 30 до 80 А в зависимости от заказанной модели.
Контроллер мощности кремниевого управляемого выпрямителя (SCR) DIN-A-MITE D представляет собой недорогой, универсальный продукт для управления теплом в эффективном корпусе. Этот контроллер SCR спроектирован и изготовлен с соблюдением качества, ожидаемого от Watlow. Монтаж на задней панели соответствует занимаемой площади стандартного ртутного реле смещения. Не нужно беспокоиться о ртути: контроллер DIN-A-MITE не содержит ртути. DIN-A-MITE Style D способен коммутировать при пересечении нуля однофазный ток до 100 А при напряжении 600 В переменного тока и температуре 86°F (30°C), в зависимости от выбранной модели. Два или три контроллера, используемые вместе, могут управлять трехфазной сетью. Он полностью защищен от прикосновения и включает в себя стандартный монтаж на задней панели, встроенные полупроводниковые предохранители (доступны спереди) и дополнительный трансформатор тока для контроля тока внешней нагрузки. На некоторых моделях доступна дополнительная функция «детектор короткого замыкания SCR». Эта модель внесена в список UL®508 и сертифицирована C-UL® и CE. Эти разрешения агентства идеально подходят для тех производителей панелей, которым требуются разрешения агентства на свои панели и шкафы.
Дополнительные функции контроллера DIN-A-MITE включают:
- Простая и быстрая установка
- Достижение оптимального управления за счет переключения через ноль
- Уменьшает износ термический износ
- Предотвращение сбоев системы
- Прочная конструкция SCR с параллельным соединением обеспечивает долговременную надежность
Применение контроллера DIN-A-MITE
- Пищевое оборудование
- Наука о жизни/медицина
- Печи/печи
- Упаковка
- Нефтяная/химическая промышленность
- Пластмассы
- Полупроводники
- Волновая пайка и оплавление
Технические характеристики
Особенности
- 200KA SCCR
- 1-фазный, 3-фазный (2-фазный) или 3-фазный (3-ветвевой) варианты.
- Запуск выхода с нулевым пересечением.
- Максимальная выходная мощность:
- 40А (модели A и B)
- 80А (модель C)
- 100А (модель D) >
- Не требуется сверление и метчик.
- Монтаж на задней панели или на DIN-рейке.
- Простой сейф для проводки.
- UL 508, C-UL, CE, разрешения агентств SCCR.
