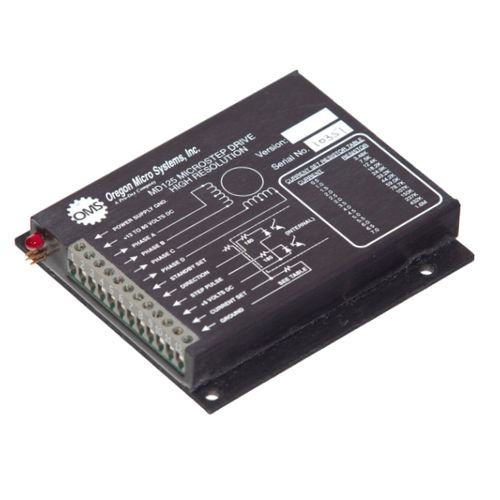

OMS MD125 — это высококачественный драйвер микрошагового двигателя с выбираемым разрешением микрошага. MD125 небольшой, компактный и надежный, он обеспечивает диапазон скоростей шагов от полного до 256 микрошагов. Драйвер MD125 способен выдавать на шаговый двигатель до 1,5 миллионов микрошагов в секунду и выходной ток от 0,1 до 7 А, работая от напряжения питания от 12 до 80 В постоянного тока. MD125 предназначен для работы с гибридными шаговыми двигателями с постоянными магнитами номиналом от 0,1 до 14 А на фазу. При использовании с двигателями подходящего размера MD125 может обеспечить более трети мощности (300 Вт) для приложения. Два регулятора позволяют пользователю выполнить настройку на конкретный шаговый двигатель. Это сводит к нулю любую остаточную ошибку шага для достижения оптимальной производительности. Модель MD125 оснащена электронным автоматическим выключателем, помогающим защитить водителя от опасных условий. Перегрузка по току (короткое замыкание обмотки и т. д.), перегрев (недостаточный теплоотвод) и пониженное напряжение распознаются MD125. При возникновении любого из этих условий MD125 выключается и включает светодиод неисправности, указывающий на наличие неисправности. Имея размеры всего 4×4,5×0,875 футов, MD125 маленький и компактный. Он заключен в теплопроводящую эпоксидную смолу и заключен в крышку из анодированного алюминия. В результате получается экологически надежная упаковка, устойчивая к неправильному обращению и загрязнению. Распиновка, размер и монтаж драйвера MD125 совместим с предыдущими микрошаговыми драйверами OMS — MD10A и MH10.
Технические характеристики
ХарактеристикиAC/DCDCТип двигателямикрошаговыйДругие характеристикикомпактныйВыходное напряжение
Мин.: 12 В
Макс.: 80 В
Ток
Мин.: 0,1 А
Макс.: 14 А
7 А
