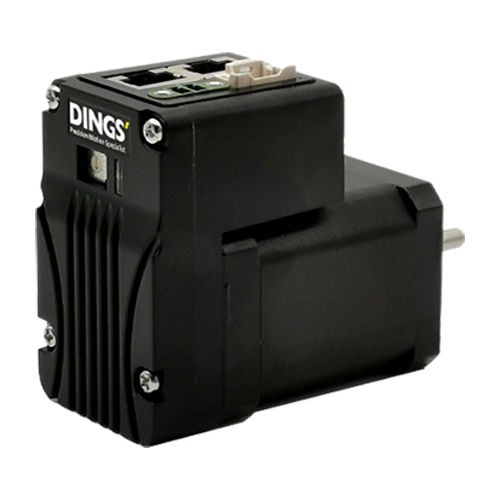

Интеграция шагового двигателя с замкнутым контуром. В конце интегрированная система управления приводом двигателя. Включая энкодер высокого разрешения, каждые 50㎲ обновляет положение двигателя в режиме реального времени. Интегрированное управление движением через связь RS485 с компьютером также может одновременно подключать 16 валов. Все условия движения выполняются параметром, сохраненным во флэш-памяти. Библиотека перемещения (DLL) обеспечивает максимальную 64-битную программу Windows 2000/XP, может быть сохранена во флэш-памяти! 1. С сохранением параметров движения во Flash ROM. через RS485 и ПК можно управлять до 16 осями. 2. Используя встроенный энкодер с высоким разрешением (10 000 импульсов в минуту), положение двигателя в реальном времени обновляется каждые 50 мкс. 3. Встроенный энкодер с динамическим управлением с обратной связью позволяет двигателю работать на максимальной скорости с максимальным крутящим моментом без потери шага. 4. Регулируя ток и используя энкодер для обнаружения механического исходного положения, встроенный блок может работать с замкнутым контуром без каких-либо внешних концевых выключателей и выполнять управление крутящим моментом. Параметры Входное напряжение: 24 В постоянного тока ± 10 %. Метод управления: Управление по замкнутому контуру с 32-битным ARM. Многоосный драйвер: Макс. 16 осей через шлейфовое соединение. Таблица позиций: 256 шагов команды перемещения (переход в непрерывном цикле и т. д.) Потребление тока платой: Макс. 500 мА (кроме двигателя) ток) Температура окружающей среды: Использование: 0~55°C Хранение: -20~70°C Влажность окружающей среды: Использование: 35~85% относительной влажности (без конденсации) Хранение: 10~90% относительной влажности (без конденсата) Виброустойчивость: 0,5G Скорость вращения: 0 ~ 3000 об/мин Разрешение энкодера (P/R): Макс. 10000PPR Функции защиты: Множественная функция сигнализации. Подробную информацию см. в руководстве по эксплуатации. Направление вращения: по часовой/против часовой стрелки (выбирается параметром).
Технические характеристики
ХарактеристикиAC/DCDCТип двигателяшаговыйДругие характеристикизамкнутый контур, встроенный, вход энкодера, контроль крутящего моментаВходное напряжение
24 В
Ток
500 мА
