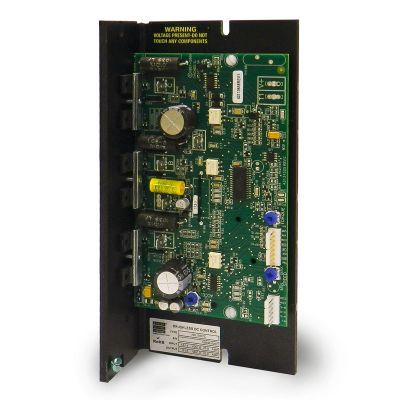

Низковольтное бесщеточное управление постоянным током с ШИМ, 12 В. Информация о применении • Расширенная двухлетняя гарантия на систему при покупке мотор-редуктора/двигателя и блока управления Bodine вместе. • Модель 3904 приводит в действие специальные бесщеточные двигатели постоянного тока и мотор-редукторы Bodine на 12 В. Позвоните, чтобы узнать подробности. • Устанавливается в отдельный корпус, предоставляемый пользователем. • Рассчитан на температуру окружающей среды +50°C (макс.). • Требуется источник питания 12 В постоянного тока. • Выходное напряжение составляет до 95% входного напряжения. • Частота переключения ШИМ 20 кГц. • Коммутация 60°. СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ • Требуемое напряжение 12 В делает этот блок управления идеальным для портативных устройств с батарейным питанием или для применений, когда стандарты безопасности требуют низкого рабочего напряжения. • Регулировка скорости: может управляться внешним потенциометром (входит в комплект поставки), встроенным потенциометром регулировки максимальной скорости или дистанционным аналоговым входным сигналом 0–5 В постоянного тока. Диапазон скоростей 30:1. • Уникальная схема Smart Reverse™ обеспечивает быстрое реверсирование и предотвращает засорение двигателя. • Динамическое торможение для более быстрой остановки. • 12-импульсный/оборотный выход тахометра обеспечивает индикацию скорости двигателя. • Логический выход указывает на отключение управления из-за перегрузки двигателя. • Собственная система с замкнутым контуром поддерживает максимальное изменение скорости двигателя на 2 % в диапазоне 0–100 % от номинальной нагрузки при работе на номинальной скорости.
Технические характеристики
ХарактеристикиAC/DCDCТип двигателябесщеточныйДругие характеристикикомпактный, потенциометрВход/выходаналоговый входВходное напряжение
14 В
Выходное напряжение
Макс.: 12 В
Мин.: 0 В
Ток
20 А
