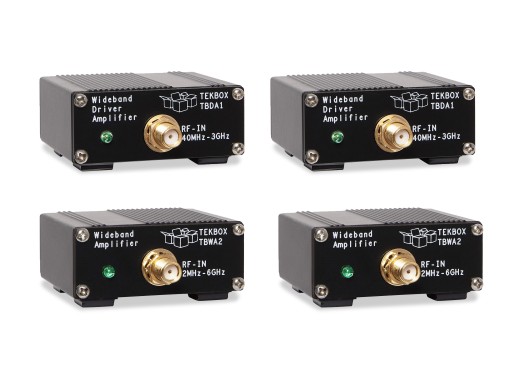

Комплект TBWADA от Tekbox состоит из 4 усилителей, соответствующих требованиям EMC. TBWA2 с коэффициентом усиления 20 дБ и 40 дБ подходит для усиления сигналов, принимаемых датчиками ближнего поля ЭМС, благодаря их высокому частотному диапазону. TBDA1 с усилением 14 дБ и 28 дБ благодаря более высокой выходной мощности подходит для усиления радиочастотных сигналов малой мощности.
Стоимость этого комплекта значительно дешевле, чем покупка всех усилителей по отдельности. <!—TBWA2 имеет более высокий частотный диапазон от 1 МГц до 6 ГГц, но имеет более низкую выходную мощность, что делает его пригодным для усиления радиочастотных сигналов малой мощности.
TBDA1 имеет более низкий частотный диапазон от 40 МГц до 3 ГГц. но имеет более высокую выходную мощность, что делает его пригодным для усиления сигналов, принимаемых от датчиков ЭМС ближнего поля. —>
Технические характеристики Модель TBWA2/20 дБ TBWA2/40 дБ TBDA1/14 дБ TBDA1/28 дБ Диапазон частот 1 МГц – 6 ГГц 1 МГц – 6 ГГц 40 МГц – 3 ГГц 40 МГц – 3 ГГц Максимальная входная мощность +10 дБм -10 дБм +20 дБм +6 дБм Усиление 14,8 дБ при 1 МГц
20,2 дБ при 10 МГц
20,2 дБ при 100 МГц
20 дБ при 500 МГц
19,8 дБ @ 1 ГГц
19 дБ @ 2 ГГц
17,6 дБ @ 3 ГГц
17,4 дБ @ 4,5 ГГц
15,4 дБ @ 6 ГГц 30 дБ @ 1 МГц
40,2 дБ @ 10 МГц
40,2 дБ @ 100 МГц
40 дБ @ 500 МГц
39,5 дБ @ 1 ГГц
37,6 дБ @ 2 ГГц
36,4 дБ @ 3 ГГц
34,6 дБ @ 4,5 ГГц
34,7 дБ @ 6 ГГц 12 дБ при 25 МГц
13,8 дБ при 50 МГц
14,2 дБ при 100 МГц
14,2 дБ при 500 МГц
> 14,3 дБ при 1 ГГц
14,3 дБ при 1,5 ГГц
13,7 дБ при 2 ГГц
14,8 дБ при 2,5 ГГц
14,6 дБ при 3 ГГц 26 дБ при 25 МГц
28,4 дБ при 50 МГц
28,6 дБ при 100 МГц
28,6 дБ при 500 МГц
br> 28,8 дБ при 1 ГГц
28,3 дБ при 1,5 ГГц
27,2 дБ при 2 ГГц
28,5 дБ при 2,5 ГГц
28,9 дБ при 3 ГГц Точка сжатия выходного сигнала 1 дБ +20 дБм при 2 ГГц +20 дБм при 2 ГГц +21,5 дБм при 40 МГц
+22,5 дБм @ 2 ГГц +21,5 дБм @ 40 МГц
+22,5 дБм @ 2 ГГц Обратная развязка 23 дБ 40 дБ -20 дБ -40 дБ Коэффициент шума 4,5 … 5 дБ @ 2 ГГц 5 дБ @ 2 ГГц 3…4 дБ 3,1…4,1 дБ Номинальное напряжение питания 4,5–5 В, тип. 110 мА, разъем Mini-USB-B 4,5–5 В, тип. 210 мА, разъем Mini-USB-B 4,5–5 В, тип. 110 мА, разъем Mini-USB-B 4,5–5 В, тип. 210 мА, разъем Mini-USB-B Максимальное напряжение питания 5,5 В 5,5 В 5,5 В 5,5 В Способ подключения SMA-гнездо SMA-гнездо SMA-гнездо SMA-гнездо Импеданс 50 Ом вход, 50 Ом выход 50 Ом вход, 50 Ом выход 50 Ом вход , выход 50 Ом Вход 50 Ом, выход 50 Ом Цена 206 206,00 € Вкл. НДС 260 260,00 € Вкл. НДС 185 185,00 € Искл. НДС 228 228,00 € Не вкл. Аксессуары для НДС
В комплект Tekbox TBWADA входят:
- 4 кабеля SMA-папа на SMA-папа (25 см)
- 4x SMA-папа на N- кабель «папа» (75 см)
- 4 коаксиальных адаптера SMA-гнездо на N-папа
- 4 графика измерений
- 4 кабеля USB
