Комплект осциллографа Sensepeek (4015) PCBite с двумя щупами SP100 — это революционный способ тестирования и измерения печатных плат без помощи рук. Магнитные зонды Sensepeek SP100 – 100 МГц избавляют от необходимости поиска оптимального места для размещения зонда. Этот комплект не только экономит время при тестировании и ремонте, но благодаря минималистичному дизайну и подпружиненной тестовой игле он может измерять сигналы на компонентах с малым шагом и в других местах, до которых трудно добраться обычными датчиками. К сожалению, эти пробники имеют коэффициент затухания только 10:1.
Если вы хотите заказать дополнительные пробники Sensepeek 100 МГц или изолирующую пластину Sensepeek PCBite для этого комплекта, вы можете сделать это, перейдя по ссылкам. . Также можно заказать датчики 200 МГц вместо датчиков 100 МГц. Технические характеристики
Технические характеристики датчиков SP100 приведены в таблице ниже.
Полоса пропускания 100 МГц Время нарастания 3,2 нс Затухание 10:1 Входное сопротивление 10 MΩ Входная емкость 14–18 пФ Макс. входное напряжениеPlusmn60 В (постоянный ток) / 30 В (переменный ток, среднеквадратичное значение) Длина кабеля 80 см Диаметр наконечника пробника 0,5 мм Аксессуары

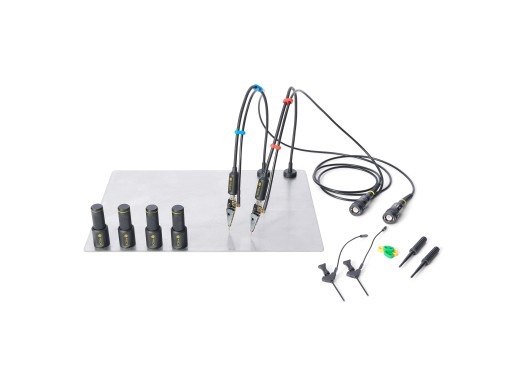

В стандартную комплектацию осциллографа Sensepeek PCBite входят:
- 4 держателя PCBite
- 1 базовая пластина формата A4
- 2 пробника осциллографа SP100 — 100 МГц с громкой связью
- 1 тестовый зажим со съемным кабелем для заземления
- 1 комплект кабельных зажимов с цветовой кодировкой (4 цвета)
- 1 комплект желтых изоляционных колец
- 1 ткань из микрофибры
