Комплект лазерных линз для лазерных модулей Nd:YAG 4-10 ватт DPSS (1064 нм)
Содержание
- Регулируйте размер пятна лазерного луча, глубину фокуса и фокусный диапазон, заменяя различные линзы.
- 4 различных линзы в нашем наборе лазерных линз для DPSSL
- Пятно лазерного пучка (левая ось) в зависимости от расстояния от лазера до линзы.
- Диапазон пятна лазерного луча: 11-500 мкм
- Фокусное расстояние лазера (левая ось) в сравнении с расстоянием от лазера до линзы.
- Фокусный диапазон лазера: 20-150 мм
- Глубина фокуса лазера (левая ось) в сравнении с расстоянием от лазера до линзы.
- Диапазон пятна лазерного луча: 0,5-700 мм
- Глубокая гравировка на алюминии
Регулируйте размер пятна лазерного луча, глубину фокуса и фокусный диапазон, заменяя различные линзы.
Используйте проставку для DPSS лазера и изменяйте размер лазерного луча, глубину фокуса и фокусный диапазон.
4 различных линзы в нашем наборе лазерных линз для DPSSL
1) BK7 D=12,7 мм F=20 мм@1064 нм
2) BK7 D=12,7 мм F=30 мм@1064 нм
3) BK7 D=12,7 мм F=40 мм@1064 нм
4) BK7 D=12,7 мм F=50 мм@1064 нм
Лазеры работают на TEM00, а профиль интенсивности в поперечном сечении пучка является гауссовым. Представленные графики были получены путем расчета с использованием параметров реального гауссова пучка.

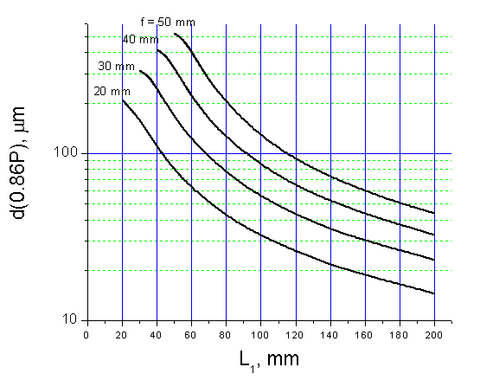

Пятно лазерного пучка (левая ось) в зависимости от расстояния от лазера до линзы.
Диапазон пятна лазерного луча: 11-500 мкм
Размер лазерного пятна — это 86% мощности от диаметра пятна. L1 — расстояние от лазера (выходного зеркала) до линзы. (Под диаметром пятна d (0,86P) понимается диаметр, в пределах которого содержится 86% мощности луча).

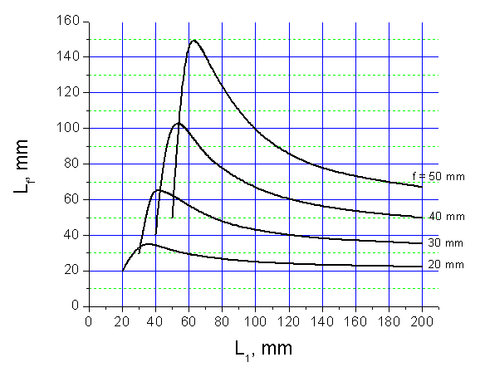

Фокусное расстояние лазера (левая ось) в сравнении с расстоянием от лазера до линзы.
Фокусный диапазон лазера: 20-150 мм

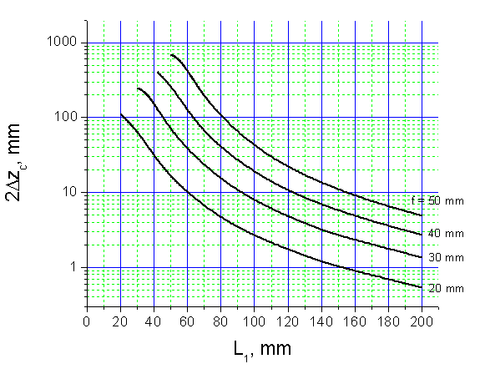

Глубина фокуса лазера (левая ось) в сравнении с расстоянием от лазера до линзы.
Диапазон пятна лазерного луча: 0,5-700 мм
Глубина фокуса — это длина талии лазера, на которой лазерный луч расходится менее чем в 2 раза.
Где нужна короткофокусная линза (мелкая гравировка)
Глубокая гравировка на алюминии
