Описание семейства продуктов
- Фокусное расстояние регулируется в зависимости от приложенного напряжения
- Идеально подходит для систем машинного зрения с автофокусировкой
- Требуется меньше энергии, чем для традиционных объективов с автофокусировкой
- Разработка Доступны комплекты и линзы с термистором
Жидкостные линзы Corning Varioptic с переменным фокусным расстоянием состоят из проводящей жидкости, нанесенной на плоскую проводящую подложку. Приложение напряжения между подложкой и жидкостью заставляет изолированный материал внутри жидкости изменять форму, создавая переменное фокусное расстояние. Эти линзы имеют стабильную оптическую ось, могут работать независимо от ориентации и оснащены просветляющими покрытиями, оптимизированными для отличной передачи в диапазоне 400–700 нм. Жидкостные линзы Corning Varioptic с переменным фокусным расстоянием идеально подходят для приложений с автофокусировкой, а благодаря отсутствию движущихся частей они работают быстрее, долговечнее и потребляют меньше энергии, чем объективы с традиционной автофокусировкой. Объектив с апертурой 1,6 мм — это самый маленький жидкостный объектив, доступный в настоящее время и специально разработанный для ультракомпактных камер, таких как сканеры штрих-кодов, промышленные и медицинские эндоскопы. Также предлагаются линзы с апертурой 2,5 мм для высокоскоростных приложений и линзы с апертурой 3,9 мм для больших фокусных расстояний, большого размера сенсора и лазерных приложений, а также самая большая доступная линза с прозрачной апертурой 5,8 мм, разработанная для приложений машинного зрения. с объективами с большим фокусным расстоянием, большими датчиками или объективами C-Mount. Объективы также доступны в наборах для разработки, которые включают объективы, приводную электронику, кабели и программное обеспечение для простоты использования и интеграции через соединение USB-A. Также доступны версии с термистором (температурно-зависимым резистором) для приложений, чувствительных к температуре.
Технические характеристики

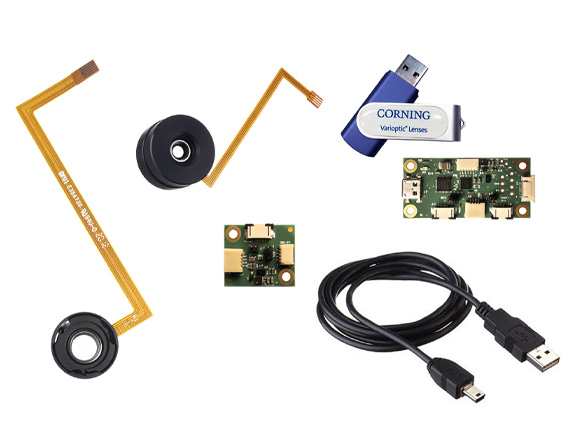

Diameter (mm): 15.50 (packaged lens, 13.00 bare lens) Coating: NIR Type: Development Kit Clear Aperture CA (mm): 5.8 Contents of Kit: Corning® Varioptic® A-58N1 Lens (without cable)
A-58N1-P20 Lens (with bent flex cable)
Maxim MAX14574 Driver Board (with 4 pin connector and 6 pin connector for thermistor populated 6 pin FPC)
USB-M Flexiboard (with 4 and 6 pin connector and USB compatibility)
M4 thread holder for lens
Bent Flex Cable FPC-A-20
Control Software
Documentation Package Focus Range: -5 to +10 diopter Model Number: D-A-58N1 Operating Temperature (C): -20 to +50 Storage Temperature (C): -40 to +85 Thickness (mm): 6.30 (packaged lens, 4.50 bare lens) Transmission (%): 96 @ 850nm (typical) Transmitted Wavefront Error, RMS: 80nm Typical Applications: Optical instruments such as ophthalmology, scientific instrumentation, life sciences and microscopes requiring a larger clear aperture than the A-39N lens operating in the NIR
Regulatory Compliance RoHS 2015: Exempt Reach 224: Contains SVHC(s) Certificate of Conformance: View
