Описание
Комплект адаптеров для зарядных станций для электромобилей Fluke FEV100 предназначен для простой проверки безопасности и производительности зарядных станций переменного тока для электромобилей типа 1, уровня 1 или уровня 2 (EVSE). Этот тестовый адаптер имитирует присутствие электромобиля, позволяя проводить такие тесты, как проверка замыкания на землю, изоляция проводов, измерение напряжения и рабочего цикла, чтобы определить максимальный ток, доступный для зарядки, в сочетании с другими инструментами тестирования Fluke, такими как цифровой мультиметр. или осциллограф. FEV100 можно использовать для проверки правильности работы EVSE после установки, а также во время периодического обслуживания, а также для устранения неполадок EVSE, если он не обеспечивает необходимый заряд.
Доступные измерения
- Предварительное тестирование системы заземления
- Индикатор фазы (наличие напряжения)
- Моделирование состояния CP (A, B, C, D) для контрольного пилота
- Моделирование ошибки CP «E» (сигнал контрольного пилота CP закорочен на PE)
- Испытание прерывателя цепи замыкания на землю GFCI
- Испытание напряжения неисправности в нормальных условиях (нет испытательного тока GFCI) и во время теста GFCI.
- Моделирование ошибки PE (замыкание на землю) (обрыв PE-проводника)
- Измерения на токоведущих проводниках (L1, L2/N) ) и на заземляющем проводе PE
- Проверка сигнала Control Pilot CP
Технические характеристики
Характеристики
- Входное напряжение:
- UL1/N=120 В, UL2/N=120 В, UL1/L2=208 В, 60 Гц (3-фазная система)
- UL1/ N=120В, UL2/N=120В, UL1/L2=240В, 60Гц (однофазная система)
- Макс. 250 В, 50/60 Гц, выходные клеммы CAT II 250 В
- Рабочая температура от -4° до 104°F (от -20° до 40°C)
- Розетка SAE J1772, 16 А (тип 1, 5P, однофазный) Разъем EV
- Гарантия 3 года

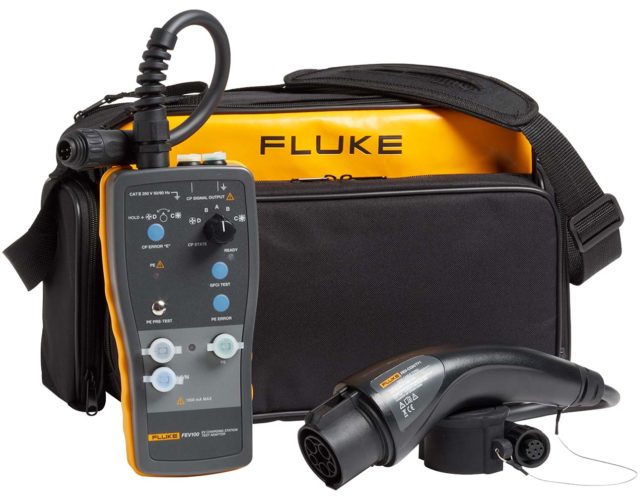

Комплект поставки
- Тестовый адаптер FEV100/BASIC
- FEV — Разъем и кабель COM/TY1 типа 1.
- Мягкий футляр для переноски.
- Руководство пользователя.
