Описание семейства продуктов
- Легкая конструкция с компактным форм-фактором
- Настраиваемое увеличение с помощью прокладок
- Оптимизировано для больших рабочих расстояний

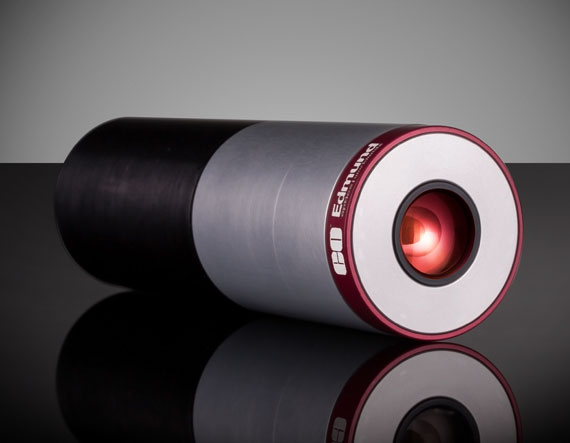

TECHSPEC Компактные сборки объективов предназначены для уменьшения общего веса и размера системы визуализации при сохранении оптических характеристик. В то время как для традиционных систем объективов обычно требуются тубусы и линзы большой длины, компактные сборки объективов TECHSPEC оптимизируют каждый объектив, позволяя использовать тубусы меньшей длины. Стандартный внешний диаметр 30 мм и резьба C-mount облегчают интеграцию в системные сборки. Увеличение можно легко увеличить, добавив прокладки для увеличения длины тубуса. Каждая линза имеет широкополосное просветляющее покрытие, обеспечивающее равномерное и максимальное светопропускание в видимом спектре. Компактные объективы TECHSPEC идеально подходят для различных биомедицинских приложений или приложений машинного зрения, включая микроскопию, проточную цитометрию, фармацевтический контроль, а также проверку сборочных линий или дефектов. Файлы Zemax доступны по запросу.
Примечание. По запросу доступны различные варианты увеличения и числовой апертуры для соответствия различным требованиям к разрешению, пропускной способности и глубине резкости. Чтобы убедиться, что линза подходит для вашего приложения, по запросу предоставляются дополнительные данные о контрасте, разрешении, увеличении и длине тубуса. Обратитесь в службу технической поддержки, чтобы обсудить ваши конкретные требования.
Технические характеристики
Clear Aperture CA (mm): 11.4 Coating: 425 — 675nm BBAR Horizontal Field of View, 1/2′ Sensor: 1.28mm Horizontal Field of View, 2/3′ Sensor: 1.80mm Length excluding Threads (mm): 93.81 Magnification: 5X Maximum Diameter (mm): 30 Maximum Sensor Format: 2/3′ Mount: C-Mount Numerical Aperture NA: 0.075 Type: Microscope Objective Working Distance (mm): 16.2 Aperture (mm): Front: 11.4 Tube Length (mm): 50.0 Parfocal Length (mm): 60.01 Note: Magnification can be increased by adding tube length (see table) Style: Finite Conjugate Manufacturer: Edmund Optics Immersion Liquid: N/A
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
