Описание

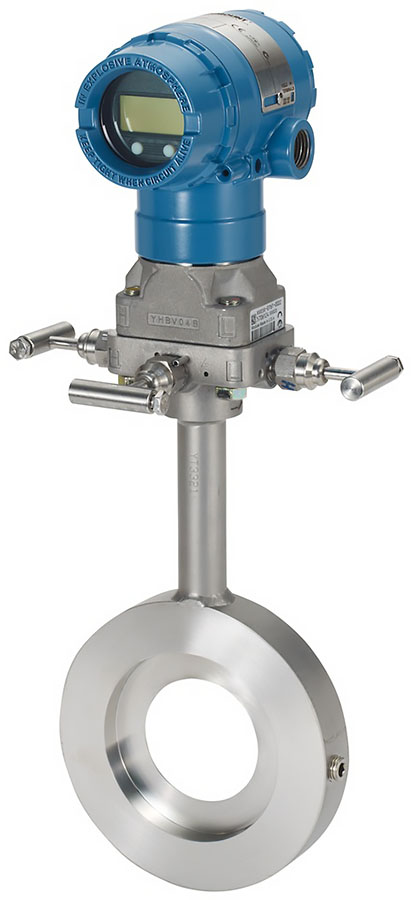

Расходомер с компактной диафрагмой серии Rosemount 2051CFC представляет собой комплексную систему контроля расхода, предназначенную для управления с замкнутым контуром и мониторинга общего назначения. Объединив датчик давления 2051CF с первичным элементом с компактной диафрагмой 405, компания Rosemount создала высокопроизводительный расходомер прямого монтажа с дифференциальным давлением, снижающий стоимость установки за счет устранения необходимости в фитингах, импульсных трубках, клапанах, переходниках и манифольдах за счет предоставления единого устройство упаковано вместе для упрощения установки.
Спроектированный для установки между любыми существующими фланцами с выступающей поверхностью, 2051CFC обеспечивает простую и доступную установку в готовую систему, которая поставляется собранной, откалиброванной, испытанной под давлением и готовой к установке. .
Расходомер с компактной диафрагмой серии Rosemount 2051CFC идеально подходит для объемного измерения относительно чистых жидкостей, а также подходит для измерения газов и пара. Измерения повторяемы и точны. Механизм центрирования помогает исключить неправильную установку, которая может привести к значительным ошибкам в показаниях. Модель 2051CFC доступна для трубопроводов диаметром от 1/2 до 12 дюймов и давлением до 600# (PN 100). Доступен широкий спектр опций для настройки системы практически для любого применения.
Компоненты расходомера дифференциального давления с компактной диафрагмой Rosemount 2051CFC включают следующее:
Многопараметрический преобразователь давления Rosemount 2051CF
Преобразователь Rosemount 2051CF обеспечивает измерение дифференциального и избыточного давления с расширенными возможностями, предназначенными для широкого спектра применений и легко интегрируемыми в существующие или новые установки. Модель 2051CF имеет стандартную эталонную точность 0,075 %, понижение диапазона 100:1 и расширенную двухлетнюю стабильность 0,10 %, что обеспечивает уверенность в измерениях давления. В датчике 2051CF используется передовое программное обеспечение и функциональные возможности, включая сигнал 4–20 мА на основе протокола связи Hart®, маломощного HART или полевой шины FOUNDATION™.
Компактный расходомер Rosemount 405
Компактный расходомер 405 подходит для жидкости, газа и применение пара в трубах диаметром от ½ до 12 футов. Модель 405 доступна с двумя типами отверстий: кондиционирование и стандартное. Компактная диафрагма для кондиционирования 405C идеально подходит для применений с ограниченной длиной трубопровода. Компактная диафрагма 405C с кондиционирующей компактной диафрагмой требует всего 2 диаметра трубы от помех на входе (двойные колена, клапаны, переходники).
Применение компактного расходомера Rosemount 3051SFC с компактной диафрагмой
- Нефть и газ Добыча
- Нефтепереработка
- Нефтехимия
- Энергетика
- Коммунальные услуги
- Целлюлозно-бумажная промышленность
- Природный газ
Технические характеристики
Характеристики
- Трубы диаметром от 1/2 до 12 дюймов.
- Доступно для номинального давления до ANSI 600#.
- Соответствует отраслевым стандартам с использованием конструкции углового крана ASME и ISO.
- Установка между существующими фланцами с выступом.
- Самоцентрирующееся кольцо обеспечивает оптимальную точность при одновременном улучшении установки.
- Погрешность объемного расхода до 2,00 % при диапазоне регулирования 5:1.
- Стабильность в течение 2 лет.
- Доступны корпуса из алюминия и нержавеющей стали.
- Выход преобразователя: 4–20 мА HART, FOUNDATION Fieldbus, протокол Profibus PA, маломощный HART.
- Соответствие стандартным требованиям к ставкам – дополнительные улучшения эталонной точности и стабильности.
- Удобные функции, улучшенные экраны EDDL, дополнительные внешние кнопки нуля и диапазона.
