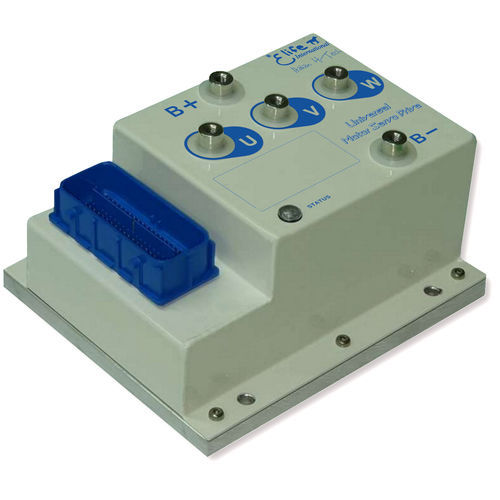

В этом техническом обзоре представлены основные характеристики и техническая информация серии Elife-Drive KV. Для получения дополнительной информации об этой серии и оценки ваших потребностей посетите наш веб-сайт и свяжитесь с нами. Основные ключевые особенности включают в себя: — Гибкость и масштабируемость, предназначен для управления бесщеточными двигателями постоянного тока и PMSM с напряжением от 10 до 900 В, коллекторными двигателями и двигателями переменного тока. — Поддерживаемые типы обратной связи (все доступны в версии X): резольвер, абсолютный энкодер, SinCos, датчики Холла, инкрементный энкодер, Fa-кодер, протокол связи SSI/BiSS. — Расширенные алгоритмы для прогнозирующего управления скоростью и крутящим моментом, а также телеметрии внутренних функций. — Протокол связи1: CANopen®: CiA® DS301 и CiA® DSP402 — (EtherCAT по запросу) (режим позиционирования профиля, режим скорости профиля, режим крутящего момента профиля, режим циклической синхронизации положения, режим возврата в исходное положение) — Выход электромагнитного стояночного тормоза с системой DPR ( Dynamic Power Reduction) — европейское соответствие C, разработано в соответствии с требованиями безопасности EN 60950-1 и стандартами ЭМС. Спецификация: — Четырехквадрантный рекуперативный режим — Синусоидальный или трапециевидный методы коммутации — Полностью настраиваемый и программируемый — Программируемый вход аварийного линейного изменения — Вход безопасного отключения крутящего момента (STO) класса 3 — Вспомогательное напряжение питания 9–32 В — Металлический корпус IP 66 Основные характеристики: — 6 Программируемые несимметричные цифровые входы — 6 программируемых цифровых выходов — 1 выход управления тормозом 2 А — 1 программируемый вход PVM — 1 программируемый 12-битный аналоговый вход 10 В — 1 программируемый 12-битный аналоговый выход 010 В — 1 х 5 В — Выход дросселя 100 мА Размеры: без свободного разъема: 150x125x80 мм, с разъемом 90°: 150x125x100 мм
Технические характеристики
ХарактеристикиAC/DCDC, ACТип двигателя бесщеточный, щеточный, для синхронного двигателя, асинхронный, с постоянным магнитомДругие характеристикиCANopen, компактный, с регулированием скорости, с обратной связью, регулированием крутящего момента, RS-232, EtherCAT, 4-квадрантный, универсальный, одноосный, среднее, высокое напряжениеВход/выходцифровой вход, цифровой выходВходное напряжение
Макс.: 768 В
Мин.: 12 В
Ток
Макс.: 350 А
Мин.: 125 А
