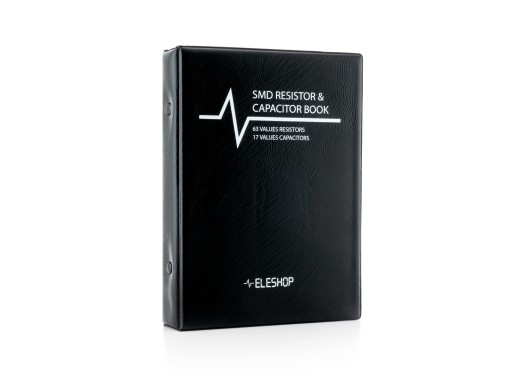

SMDKIT0603 — это книга резисторов и конденсаторов, содержащая резисторы 63 различных номиналов в корпусах 0603 и конденсаторы 17 различных номиналов. В комплект входят резисторы номиналом от 0 до 2М с точностью ±5%. В книге содержится по 50 штук резисторов-конденсаторов каждого номинала. Конденсаторы в комплекте варьируются от 15 пФ до 1 мкФ. Конденсаторы емкостью от 15 до 220 пФ имеют напряжение 50 В и точность ±5%. Конденсаторы емкостью от 15 до 10 нФ имеют напряжение 50 В и точность ±10%. Книга имеет небольшой размер и поэтому ее легко брать с собой куда угодно, а книгу можно использовать повторно, если все компоненты закончились.
Для других корпусов резисторов см. SMDKIT0201, SMDKIT0402, SMDKIT0805 и SMDKIT1206.
Номиналы резисторов и конденсаторов В книге содержатся следующие резисторы и конденсаторы:
Резисторы 0 1 1,2 1,5 2 2,7 3,3 4,3 5,1 6,8 8,2 10 12 15 20 27 33 43 51 68 82 100 120 150 200 270 330 4 30 510 680 820 1 тыс. 1,2 тыс. 1,5 тыс. 2 тыс. 2,7 тыс. 3,3 тыс. 4,3 тыс. 5,1 тыс. 6,8 тыс. 8,2 тыс. 10 тыс. 12 тыс. 15 тыс. 20 тыс. 27 тыс. 33 тыс. 43 тыс. 51 тыс. 68 тыс. 82 тыс. 100 тыс. 120 тыс. 150 тыс. 200 тыс. 270 к 330 к 430 к 510 к 680 к 820 к 1 М 2 М
Конденсаторы 15 пФ +плюс, 5 %, 50В 22 пФ +плюс, 5 %, 50В 27 пФ +плюс, 5 %, 50В 33 пФ +плюс, 5 % , 50 В 47 пФ плюс, 5 %, 50 В 68 пФ плюс, 5 %, 50 В 82 пФ плюс, 5 %, 50 В 100 пФ плюс, 5 %, 50 В 120 пФ плюс, 5 %, 50 В 150 пФ плюс, 5 %, 50 В 180 пФ плюс, 5 %, 50 В 220 пФ плюс, 5 %, 50 В 1 нФ плюс, 10 %, 50 В 10 нФ плюс, 10 %, 50 В 100 нФ плюс, 10 %, 25 В 470 нФ плюс, 10 %, 50 В 1 мкм ,F ±, 10 %, 50 В
