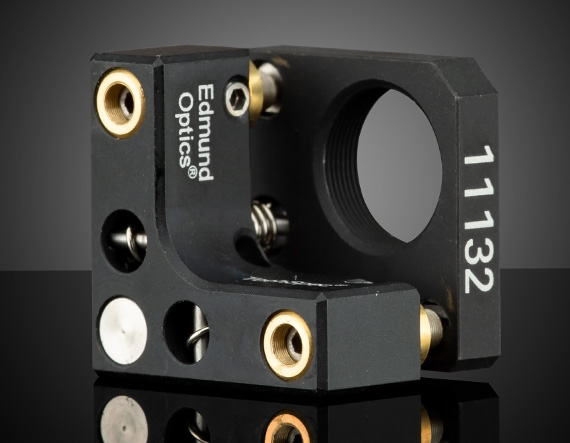

Кинематическое крепление S-Mount (регулировка двумя винтами)

Описание семейства продуктов

• Допускается кинематическая регулировка компонентов C-, S- и T-образного крепления
• Доступны адаптеры для горизонтального монтажа
• Съемные поворотные ручки для доступа к шестигранному ключу

li>

Кинематические крепления TECHSPEC C, S и T-Mount оснащены высокоточными регулировочными винтами в версиях с двумя или тремя винтами для управления наклоном и наклоном. Три варианта винтов позволяют осуществлять дополнительное перемещение по оптической оси (ось Z). Кинематические крепления C-Mount имеют внутреннюю резьбу 1″-32 TPI для крепления компонентов C-Mount, кинематические крепления S-Mount имеют резьбу M12 x 0,5 для крепления компонентов S-Mount, кинематические крепления T-Mount имеют резьбу M42 x 0,75 для удержания компонентов T-Mount. Все три крепления используют точную регулировку, 100+ TPI, винты для обеспечения &plusmn,5 наклона/наклона, а высококачественная конструкция и материалы обеспечивают качество и повторяемость. Вставки из нержавеющей стали используются для всех контактных поверхностей регулировочных винтов, а специально разработанная демпфирующая смазка обеспечивает плавное движение. Ручки регулировки съемные для шестигранного ключа или моторизованной регулировки (размер ключа 2 мм). Кинематические крепления TECHSPEC C, S и T-Mount предназначены для соединения с нашими оптическими стойками TECHSPEC. Для типов C-Mount и T-Mount, когда переходник с наружной резьбой снят со стойки, имеется резьбовое отверстие M4 или 8-32 для установки винта для установки на стойке из крепления. Для типов S-Mount предусмотрено отверстие M4 для монтажа.

Примечание. Входящие в комплект крепежные комплекты содержат соответствующие винты для монтажа на опоре и шестигранные ключи для регулировки. Аксессуары для оптических креплений TECHSPEC позволяют легко интегрировать кинематические крепления TECHSPEC C, S и T в различные приложения.

Технические характеристики

Mounting Threads: M4 Thickness (mm): 19.60 Travel (mm): No Z-Axis Translation Type: Tube Mount Construction: Aluminum Plates, Stainless Steel Screws, and Brass Thread Bushings Fine Tilt Angle (): &plusmn,5 Fine Tip Angle (): &plusmn,5 Sensitivity per 1 Knob Rotation (arcsec): 7.0 Pointing Accuracy (&mu,rad): 1.3 Adjustment Screw Pitch (mm): 0.20 Thread Type: S-Mount Number of Adjustment Screws: 2 Aperture Size: M12 x 0.5 Height (mm): 23.5 Function: Kinematic (Tip-Tilt) Compatible Post: M4 x 0.7
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
