Особенности:
Улучшения выходного напряжения переменного тока 5700A/5720A, обеспечиваемые 5725A:
- Пределы частоты при более высоком напряжении увеличиваются до 100 кГц при 750 В, 30 кГц при 1100 В.
- Пределы нагрузки до 70 мА для частот выше 5 кГц и до 50 мА для частот менее 5 кГц.
- Пределы емкостной нагрузки увеличены до 1000 пФ
Усилитель 5725A расширяет возможности многофункциональных калибраторов серии 5700A в функциях измерения переменного напряжения, переменного тока и постоянного тока. 5725A работает под полным управлением калибраторов серии 5700A через интерфейсный кабель, поставляемый с 5725A. Выходное напряжение калибратора 5725A доступно на передней или задней клеммах калибраторов серии 5700A. Это устраняет необходимость перемещать кабели во время процедуры, требующей как усиленных, так и стандартных выходов калибратора.

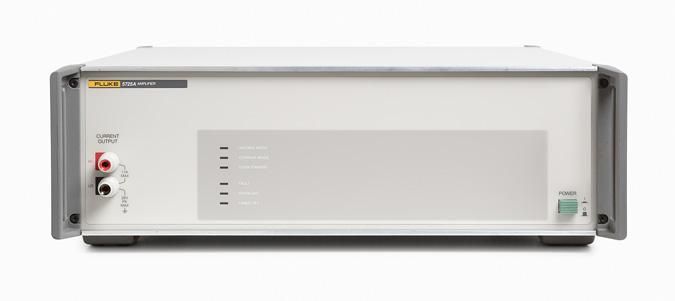

Передняя панель калибратора 5725A клеммы OUTPUT на задней панели предназначены только для токового выхода. Через них подается переменный и постоянный ток расширенного диапазона. Поскольку в большинстве счетчиков с большим диапазоном тока используется отдельная входная клемма сильного тока, эта конфигурация обычно устраняет необходимость перемещения кабелей во время Если требуется одноточечный токовый выход, Калибратор серии 5700A можно настроить на получение всех токовых выходов через соединительные клеммы 5725A.
Рабочие функции и диапазоны модели 5725A:
- Напряжение переменного тока: от 220 В до 1100 В, среднеквадратичное значение до 70 мА (50 мА <, 5 кГц), от 40 Гц до 30 кГц, от 220 до 750 В, среднеквадратичное значение до 70 мА, от 30 кГц до 100 кГц
- Постоянный ток: от 0 А до ±11 А
- Переменный ток: от 1 А до 11 А (среднеквадратичное значение), от 40 Гц до 10 кГц
Технические характеристики
| Manufacturer | Fluke |
|---|---|
| Condition | Used |
