Описание

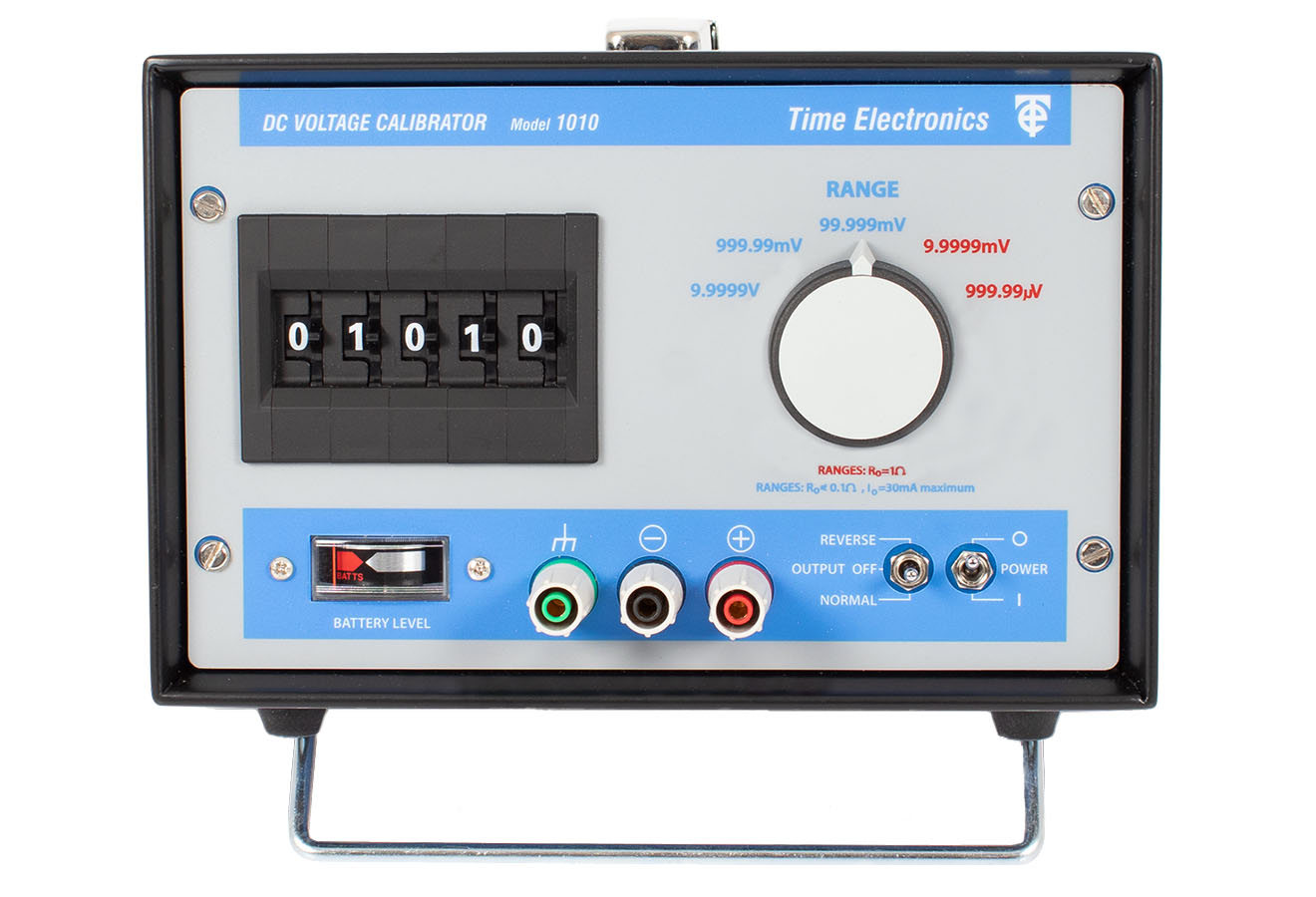

Калибратор напряжения постоянного тока Time Electronics 1010 представляет собой высокостабильный и точный калибратор с питанием от сети или аккумулятора для приложений, требующих прецизионного источника напряжения с низким внутренним сопротивлением. Имея пять диапазонов до 10 В и разрешение до 0,01 мкВ, прибор 1010 имеет компактную и прочную конструкцию, что делает его легко переносимым и хорошо подходящим для лабораторного, полевого и промышленного использования. Модель 1010 можно использовать для калибровки, измерения линейности и стабильности усиления усилителей постоянного тока, цифровых и электронных вольтметров, регистраторов данных и диаграммных самописцев. Высокая стабильность скорости 10 ppm в час и очень низкий уровень шума идеально подходят для такого типа применений.
Выходное напряжение для Time Electronics 1010 устанавливается путем выбора переключателя диапазона и набора желаемого значения с помощью регулировочного переключателя. Полярность выхода можно выбрать с помощью переключателя нормальный/выкл/реверс. Выходное сопротивление калибратора обычно составляет 500 мОм в диапазонах 10 В, 1 В и 0,1 В. Максимальный выходной ток, который может быть получен в этих диапазонах, ограничен 25 мА при соблюдении технических характеристик. Нижние диапазоны имеют выходное сопротивление 1 Ом и обеспечивают ток до 30 мА.
В 1010 используется прецизионный стабилитрон в качестве источника опорного сигнала, который обеспечивает входной сигнал для системы усилителя с прерывателем на полевом транзисторе, работающей в режиме стабилизации обратной связи. Значение усиления определяется набором прецизионных металлопленочных резисторов, выбираемых с помощью 5-декадного регулировочного переключателя на передней панели. Выходное напряжение варьируется от 0,01 мкВ до 9,9999 В в 5 диапазонах. Для обеспечения полной надежности в переключателе диапазонов калибратора используются два контакта, включенных параллельно для каждого положения на случай выхода из строя одного контакта, что гарантирует правильную работу калибратора.
Модель 1010 может питаться от сети или от внутреннего перезаряжаемого аккумулятора. Когда калибратор подключен к электросети, внутренние батареи автоматически начнут заряжаться. Если прибор отключен от сети во время работы, внутренние батареи продолжат питать прибор. Полная зарядка обеспечивает обычное использование в течение 40 часов. Состояние аккумулятора контролируется индикатором на передней панели.
Калибратор напряжения постоянного тока Time Electronics 1010 оснащен безопасными клеммами, которые полностью совместимы с вилками с кожухом диаметром 4 мм, а также со стандартными вилками, оголенными проводами и лепестковыми клеммами.
Технические характеристики
Характеристики
- От 0,01 мкВ до 10 В в 5 диапазонах
- От 0 до 9,9999 В с шагом 100 мкВ
- От 0 до 999,99 мВ с шагом 10 мкВ
- От 0 до 99,999 мВ с шагом 1 мкВ
- 0–9,9999 мВ с шагом 0,1 мкВ
- 0–999,99 мкВ с шагом 0,01 мкВ
- Точность 0,02 %.
- Работа от батареи или от сети.
- Выходной ток 30 мА.
- Стабильность 10 стр./мин.
- Индикатор уровня заряда батареи.
- Предохранительные терминалы
