Описание

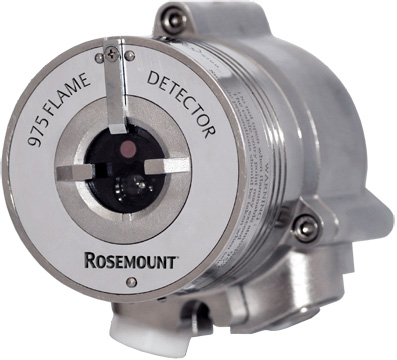

Датчик пламени Rosemount 975UR использует встроенный двойной УФ/ИК-датчик для обнаружения возгорания углеводородного топлива и газа. 975UR воспринимает энергию излучения в коротковолновой части как ультрафиолетовой, так и инфракрасной частей электромагнитного спектра. Сигналы от обоих датчиков анализируются по частоте, интенсивности и продолжительности. Одновременное обнаружение энергии излучения УФ- и ИК-датчиками вызывает сигнал тревоги. УФ-датчик включает в себя специальную логическую схему, которая помогает предотвратить ложные срабатывания сигнализации, вызванные солнечным излучением.
975UR имеет широкую зону покрытия и может обнаружить возгорание бензина на расстоянии 66 футов. Время ответа обычно составляет 3 секунды. 975UR может работать в самых суровых условиях окружающей среды либо как автономный блок, напрямую подключенный к системе сигнализации или автоматической системе пожаротушения, либо как часть более сложной системы, в которой множество детекторов и других устройств объединены посредством общего управления. единица. Производительность можно легко адаптировать, изменив параметры конфигурации детектора. Регулировка этих параметров, а также выполнение других задач по техническому обслуживанию и мониторингу возможны посредством связи Modbus на основе RS-485 или связи HART (в моделях с выходом 0–20 мА).
Создано для использования Чрезвычайно прочный и устойчивый к атмосферным воздействиям детектор пламени Rosemount Analytical 975UR оснащен окнами с подогревом для работы в суровых погодных условиях, таких как снег, лед или конденсат, широкий диапазон рабочих температур от -67°F до 185°F (-55°C). до 85°C), а также несколько вариантов вывода для максимальной гибкости и совместимости.
Технические характеристики
Особенности
- Встроенный двойной УФ/ИК-датчик.
- Обнаруживает возгорание углеводородного топлива и газа.
- Время отклика: обычно 3 секунды.
- Дальность обнаружения образца (при максимальной настройке чувствительности для огня сковороды площадью 1 фут2):
- Бензин: 66 футов
- Дизельное топливо: 50 футов
- Метан: 39 футов
- Метан: 39 футов
- Дизельное топливо: 50 футов
- Метан: 39 футов
- li>
- Поле обзора: 100˚ по горизонтали, 95˚ по вертикали.
- Солнечная шторка для предотвращения ложных срабатываний.
- Автоматический и ручной режим. Проведено тестирование для обеспечения продолжительной и надежной работы.
- Подогрев оптики предотвращает образование конденсата и обледенения на окне для работы в суровых погодных условиях.
- Несколько вариантов вывода для максимальной гибкости и совместимости
- Реле (3) для сигнализации, неисправности и вспомогательных устройств.
- 0–20 мА (ступенчатое).
- Протокол HART® для технического обслуживания и управления активами.
- RS-485, Совместимость с Modbus
- Программируется пользователем через HART® или RS-485
- Спектральный отклик:
- УФ: 0,185–0,260 мкм
- Спектральный отклик:
- УФ: 0,185–0,260 мкм
- li>
- ИК: 4,4–4,6 мкм
- Соответствует MIL-STD-810C по влажности, соли и туману, вибрации, механическим ударам, высокой и низкой температуре
- Одобрено для уровня полноты безопасности 2 (SIL 2 — TÜV).
- IP66 и IP67 в соответствии с EN 60529, NEMA 250 6P.
- Допуски для опасных зон: ATEX и IECEx. , FM и CSA
