Описание

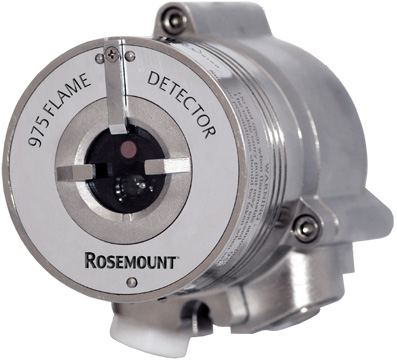

Сверхбыстрый ультрафиолетовый инфракрасный детектор пламени Rosemount 975UF может обнаруживать возгорания углеводородного топлива и газа, гидроксильные и водородные возгорания, а также возгорания металлов и неорганических веществ. УФ/ИК-детектор пламени улавливает энергию излучения в коротковолновой части как ультрафиолетовой, так и инфракрасной частей электромагнитного спектра. Сигналы от обоих датчиков анализируются по частоте, интенсивности и продолжительности. Одновременное обнаружение энергии излучения УФ- и ИК-датчиками вызывает сигнал тревоги. УФ-датчик включает в себя специальную логическую схему, которая помогает предотвратить ложные срабатывания сигнализации, вызванные солнечным излучением.
975UF имеет широкую зону покрытия и может обнаружить возгорание бензина на расстоянии 66 футов. Время реакции на вспышку составляет впечатляющие 20 мс. 975UF может работать в самых суровых условиях окружающей среды либо как автономный блок, напрямую подключенный к системе сигнализации или автоматической системе пожаротушения, либо как часть более сложной системы, в которой множество детекторов и других устройств объединены посредством общего управления. единица. Производительность можно легко адаптировать, изменив параметры конфигурации детектора. Регулировка этих параметров, а также выполнение других задач по техническому обслуживанию и мониторингу возможны посредством связи Modbus на основе RS-485 или связи HART (в моделях с выходом 0–20 мА).
Создано для использования Чрезвычайно прочный и устойчивый к атмосферным воздействиям детектор пламени Rosemount Analytical 975UF оснащен окнами с подогревом для работы в суровых погодных условиях, таких как снег, лед или конденсат, широкий диапазон рабочих температур от -67°F до 185°F (-55°C). до 85°C), а также несколько вариантов вывода для максимальной гибкости и совместимости.
Технические характеристики
Особенности
- Встроенный двойной УФ/ИК-датчик обеспечивает быструю реакцию на взрывоопасное возгорание.
- Обнаруживает вспышки пламени всего за 20 мс.
- Мониторинг широкого спектра углеводородных и водородных газов.
- Дальность обнаружения образца (при максимальной настройке чувствительности для огня сковороды площадью 1 фут2):
- Бензин: 66 футов.
- Дизельное топливо: 49 футов.
- >Метан: 26 футов.
- Поле обзора: 100˚ по горизонтали, 95˚ по вертикали.
- Солнечная шторка для предотвращения ложных срабатываний
- Автоматический встроенный тест для обеспечения непрерывной надежной работы.
- Подогрев оптики предотвращает образование конденсата и обледенения на окне для работы в суровых погодных условиях.
- Несколько вариантов вывода для максимальной гибкости и совместимости
- Реле (3) для сигнализации, неисправности и вспомогательных устройств.
- Аналоговый выход для быстрого обнаружения.
- 0–20 мА (ступенчатый)
- HART®. Протокол для обслуживания и управления активами
- RS-485, совместимость с Modbus
- Программируется пользователем через HART® или RS-485
- Спектральный отклик:
- УФ: 0,185–0,260 мкм
- ИК: 2,5–3,0 мкм
- Одобрено для уровня полноты безопасности 2 ( SIL 2 – TÜV)
- IP66 и IP67 согласно EN 60529, NEMA 250 6P.
- Допуски для опасных зон: ATEX и IECEx, FM и CSA.
