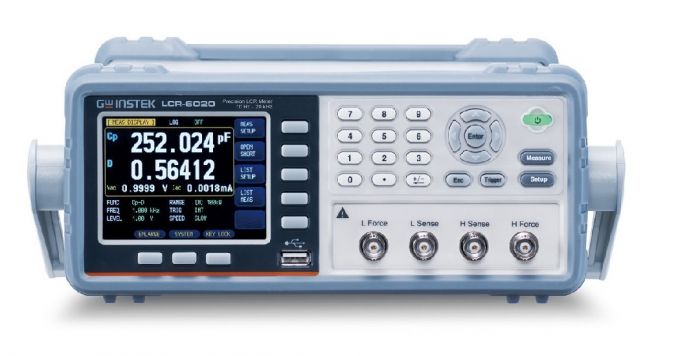

Измеритель LCR-6020 Instek LCR

Дополнительные функции:

• 10 Гц ~ 20 кГц
• 3,5-дюймовый цветной ЖК-дисплей
• Базовая точность: 0,05%
• Скорость измерения до 25 мс (макс.)
• Полный частотный диапазон или точечное ОТКР./КЗ.
• 16 комбинаций измерения основных/дополнительных параметров и два дополнительных параметра мониторинга (максимум четыре различных параметра могут отображаться одновременно)
• Измерение DCR и внутреннее напряжение смещения постоянного тока (±2,5 В)
• Определение ПРОШЕЛ/НЕ ПРОШЕЛ
• Функция автоматического контроля уровня (ALC)
• Функция BIN обеспечивает 9BIN и 1AUX, всего 10 BIN
• 10 тестов, перечисленных для выбора различных критериев частоты, напряжения и тока
• Компактный размер, идеально подходит для автоматического оборудования ( 2U, 1/2 RACK)
• Стандартный интерфейс: RS-232C, манипулятор и USB-накопитель
• Стандартные аксессуары: CD-ROM (руководство пользователя/программное обеспечение для ПК), тестовое приспособление LCR-06A , паспорт безопасности и шнур питания.
• Гарантия: 2 года на прибор, 1 год на ЖК-дисплей. Исключая датчики.

Instek LCR-6020 имеет диапазон тестовых частот 10 Гц ~ 20 кГц и базовую точность 0,05%. Он использует популярный 3,5-дюймовый цветной ЖК-дисплей и может одновременно отображать как настройки, так и результаты. Четыре параметра — первичный и вторичный параметры, а также два параметра мониторинга повышают удобство использования.

LCR-6020 поставляется с двумя методами обнуления без отключения питания и экономит пользователям огромное количество времени. Дополнительные аксессуары смещения постоянного тока и напряжения постоянного тока также доступны для этой новой серии LCR-6000. Хост-порт USB обеспечивает удобный способ сохранения настроек или измерений для последующего анализа.

Серия LCR-6000 обладает богатыми функциональными возможностями при компактных размерах. Во-первых, вся серия оснащена 3,5-дюймовым цветным ЖК-дисплеем и имеет богатые параметры дисплея. В дополнение к одновременному отображению критериев настройки и результатов измерений, серия увеличивает два дополнительных параметра мониторинга. Другими словами, на экране одновременно отображаются четыре параметра, первичный/вторичный и два мониторинга, что значительно повышает эффективность измерения. Режим увеличенного изображения не только выделяет результаты измерений, но также обеспечивает оценку ПРОЙДЕН/НЕ ПРОШЕЛ, чтобы обеспечить быстрый и удобный результат тестирования.

Удобство — одна из уникальных особенностей. Серия LCR-6000 оснащена двумя методами установки нуля: полночастотным и точечным. Пользователи, не отключая питание и не меняя испытательное приспособление, могут свободно изменять частоту в пределах предоставленного диапазона частот для проведения измерений. Поступая таким образом, можно сэкономить огромное время от повторного выполнения нулевой операции. Кроме того, частотный диапазон серии является последовательным, что позволяет пользователям вводить точное значение частоты для проведения наиболее достоверного тестирования компонентов.

Серия LCR-6000 также имеет различные вспомогательные измерения для удовлетворения требований к измерениям различных материалы. Например, в этой серии предусмотрена функция автоматического контроля уровня (ALC) для удовлетворения требований к испытательному напряжению MLCC. Для измерения индуктивных компонентов эта серия обеспечивает регулируемую функцию испытательного тока и функцию измерения сопротивления постоянному току. Дополнительный внешний адаптер тока смещения (±2,5 А) должен удовлетворять требованиям измерения. Что касается испытания емкостных компонентов на постоянное напряжение смещения, эта серия позволяет пользователям проводить проверочные измерения на материалах с помощью внутреннего регулируемого напряжения ±2,5 В или с помощью дополнительного внешнего адаптера напряжения смещения (±45 В). Кроме того, 10 шагов перечисленных тестовых функций позволяют пользователям устанавливать параметры тестирования (либо по частоте, либо по напряжению, либо по току) для каждого шага на основе требований пользователей, чтобы наблюдать тенденцию характеристик ИУ.

Серия LCR-6000 имеет 10 наборов памяти, определяемых критериями настройки панели, чтобы облегчить пользователям выбор критериев тестирования и сэкономить время при повторных настройках. Возможность хранения 10 000 результатов измерений позволяет мгновенно записывать результаты измерений. Хост USB обеспечивает легкий доступ к записанным результатам без подключения серии к ПК. USB-хост также позволяет USB извлекать и сохранять экран, чтобы помочь пользователям составить рекомендации по настройке.

Для внешнего управления серия LCR-6000 предоставляет интерфейс обработчика и сочетается с функцией сортировки измерений (9BIN). , AUX: 1BIN) для облегчения подключения к сортировочной машине для сортировки материалов. Для дистанционного управления и получения результатов измерений серия LCR-6000 предоставляет интерфейс RS-232C для управления настройками или получения результатов измерений с помощью команд ПК. Кроме того, бесплатное программное обеспечение для ПК предоставляет пользователям мгновенный инструмент для сохранения результатов измерений, что экономит время на разработку программ.

Совершенно новая компактная серия LCR-6000 может эффективно улучшить ограниченное пространство. Разнообразные функции измерения и методы отображения делают серию лучшим выбором с высоким коэффициентом полезного действия для удовлетворения требований исследований и разработок, оценки компонентов для инженерных отделов, требований сортировки по категориям для производства компонентов и IQC для проверки спецификаций компонентов.

Технические характеристики
