ХАРАКТЕРИСТИКИ:
- Корпус: FR4
- Тип предохранителя Bussman (aR): 170M1560
- UN: 690 (В)
- IN: 20 (А)
- Входное напряжение Uin (AC) модулей выходного каскада: 380–500 В (пер. тока)/525–690 В (пер. тока)
- Входное напряжение Uin (DC) инвертора: 465–800 В (пост. тока)/640–1100 В (пост. тока)
- Температура окружающей среды при эксплуатации: –10 до 50 °C
- Температура хранения: –40 до 70 °C
- Вибрация: 5–150 Гц
- Цифровые входы: 6, положительная или отрицательная логика; 18–30 В (пост. тока)
- Вспомогательное напряжение: +24 В, ±15%, макс. 250 мА
- Опорное выходное напряжение: +10 В, +3%, макс. нагрузка 10 мА
- Требуемая мощность охлаждения: Примерно 2%
- Защита от сверхтока: Да
- Защита блока от перегрева: Да
- Защита двигателя от перегрузки: Да
- Защита двигателя от блокировки: Да
- Защита двигателя от пониженной нагрузки: Да
- Защита от короткого замыкания опорных напряжений 24 В и 10 В: Да

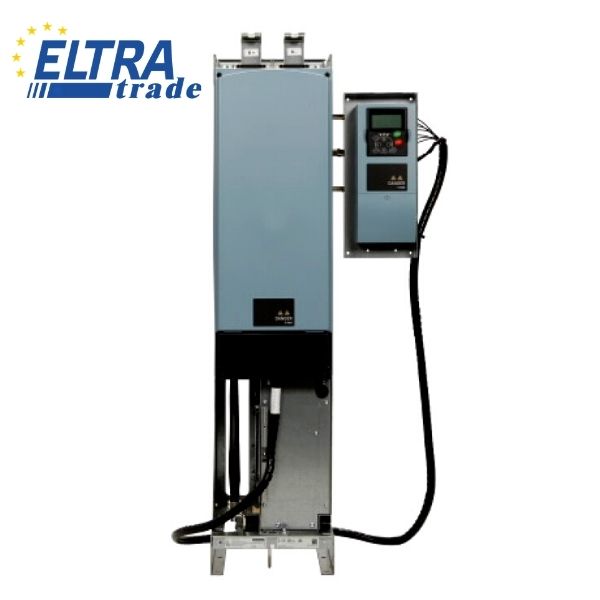

Представлен компактный частотный преобразователь постоянного тока. Он предназначен для простых применений и отличается простотой настройки, что обеспечивает быстрый ввод в эксплуатацию. Это решение подходит для серийных систем в области машиностроения. Общие шины постоянного тока могут использоваться в различных комбинациях, позволяя тормозящим приводам передавать энергию непосредственно на приводные механизмы в режиме работы с двигателем.
