Характеристики
- Источник или синхронизация: 2000 Вт импульсной мощности (+/-40 В, +/-50 А), 200 Вт постоянного тока (+/-10 В при +/-20 А, +/-20В@+/-10А +/-40В@+/-5А)
- Легко соедините два устройства (последовательно или параллельно) для создания решений до +/-100А или +/-80В
- Разрешение 1 пА обеспечивает точное измерение очень малых токов утечки
- 1 мкс на точку (1 МГц), непрерывная 18-битная выборка, точно характеризует переходные процессы
- 1 Скважность импульсов от % до 100% для схем возбуждения с широтно-импульсной модуляцией (ШИМ) и стимулов возбуждения для конкретных устройств
- Сочетает в себе прецизионный источник питания, источник тока, цифровой мультиметр, генератор сигналов произвольной формы, генератор импульсов V или I с измерением, электронная нагрузка и контроллер триггера — все в одном приборе
- Включает в себя программное обеспечение для характеризации TSP Express, драйвер LabVIEW и среду разработки программного обеспечения Keithley Test Script Builder
Технические характеристики
- USB: Хост-контроллер USB 2.1, поддерживает внешнее хранилище данных.
- ПРОВЕРКА КОНТАКТА: минимальное время измерения 1 мс, базовая точность 5%.
- ИНТЕРФЕЙС ПК: IEEE -488.1 и .2, LXI Class C Ethernet, RS-232.
- ЦИФРОВОЙ ИНТЕРФЕЙС ВВОДА/ВЫВОДА: Контакты ввода/вывода: 14 бит ввода/вывода с открытым стоком. 5,25 В макс.
- ПИТАНИЕ: от 100 В до 250 В переменного тока, 50–60 Гц (автоматическое определение), макс. 550 ВА
- ОХЛАЖДЕНИЕ: Принудительное воздушное. Боковой и верхний впуск и задний выпуск.
- ЭМС: Соответствует директиве Европейского Союза по электромагнитной совместимости.
- БЕЗОПАСНОСТЬ: UL внесен в список UL61010-1:2004 (ожидание рассмотрения). Соответствует низковольтному стандарту Европейского Союза

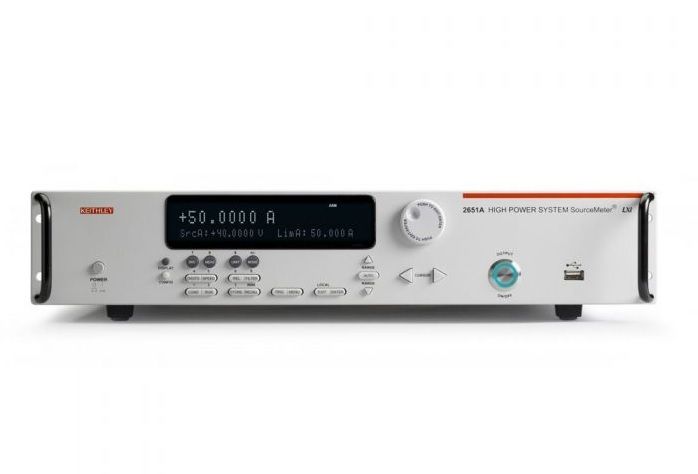

Модель 2651A сводит к минимуму нежелательные эффекты самонагрева во время испытаний благодаря точному источнику и измерению импульсов длительностью до 100 мкс. Дополнительная гибкость управления позволяет программировать ширину импульса от 100 мкс до постоянного тока и рабочий цикл от 1% до 100%. Один блок может иметь импульсный ток до 50 А, а два – до 100 А.
Технические характеристики
| Manufacturer | Keithley |
|---|---|
| Condition | Used |
| Volts | 40 V |
| Amps | 50 A |
| Power | 2 kW |
