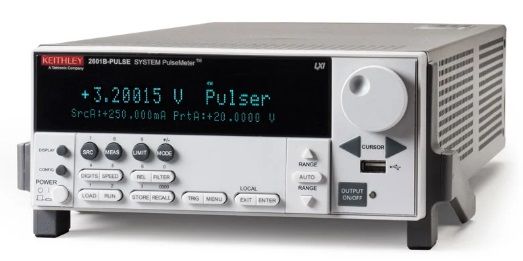

Источникомер 2601B-PULSE Tektronix

Характеристики:

• Лучший в отрасли ток 10 А при 10 В, импульсный выход 10 мкс
• Не требует настройки, работает с индуктивной нагрузкой до 3 мкГн
• Двойной дигитайзер со скоростью 1 мегавыборка в секунду для высокоскоростных измерений импульсов I/V (только функция пульсатора)
• Возможность постоянного тока до ±40 В при ±1,0 А, 40 Вт
• Технология TSP включает полные тестовые программы внутри прибора для обеспечения лучшей в своем классе пропускной способности на системном уровне.
• Технология расширения TSP-Link для многоканального параллельного тестирования без использования основного блока
• USB 2.0, LXI Core, GPIB, RS-232 и цифровые интерфейсы ввода/вывода.
• Поддерживается в непрограммирующем программном инструменте Keithley KickStart.

Аксессуары:

• Руководства по эксплуатации и программированию
• 2601B-P-INT Блокировка задней панели 2601B-PULSE и кабельный разъем
• 7709-308A Разъем цифрового ввода/вывода
• 17469460X Кабель TSP-Link/Ethernet (два на устройство)
• CS-1616-3 Соединительный разъем защитной блокировки
• Краткое руководство пользователя 2601B-PULSE

Применения:

• Оптоэлектронные устройства, такие как лазеры с вертикальным резонатором (VCSEL), лазерные диоды, светоизлучающие диоды (LED), светодиоды высокой яркости (HBLED), дисплеи
• Дискретные и пассивные компоненты, включая датчики, головки дисковода, металлооксидные варисторы (MOV), диоды, стабилитроны, датчики, конденсаторы, термисторы
• Простые ИС – оптопары, драйверы, переключатели, датчики, преобразователи , регуляторы
• Интегрированные устройства – маломасштабные интегрированные (SSI) и крупномасштабные интегрированные (LSI) – аналоговые ИС – радиочастотные интегральные схемы (RFIC) – специализированные интегральные схемы (ASIC) – система на кристалле ( SOC) устройства
• Надежность на уровне пластины — NBTI, TDDB, HCI, электромиграция
• Аккумуляторы
• Анализ отказов

Технические характеристики :

• 10 В
• 10 A
• 40 Вт

Новый системный измеритель источника 2601B-PULSE 10 µs Pulser/SMU Инструмент с технологией PulseMeter™ — это ведущий в отрасли сильноточный/высокоскоростной генератор импульсов с измерением и полной функциональностью традиционного SMU. Этот новый импульсный генератор обеспечивает импульсный выходной ток 10 А при напряжении 10 В с минимальной шириной импульса 10 мкс, что идеально подходит для тестирования лазеров с поверхностным излучением с вертикальным резонатором (VCSEL), используемых в лидарах и распознавании лиц, светодиодов для освещения и дисплеев, характеристик полупроводниковых устройств, испытания защиты от перенапряжения и многое другое. Встроенные в генератор импульсов двойные 18-разрядные дигитайзеры с частотой дискретизации 1 мегавыборка в секунду (МС/с) позволяют одновременно регистрировать формы импульсного тока и напряжения без необходимости использования отдельного прибора. 2601B-PULSE — это мощное решение, которое значительно повышает производительность в приложениях, начиная от определения характеристик в лабораторных условиях и заканчивая высокоавтоматизированными производственными испытаниями импульсной ВАХ. Для автоматизированных системных приложений процессор тестовых сценариев (TSP®) 2601B-PULSE запускает полные тестовые программы изнутри прибора, обеспечивая лучшую в отрасли производительность. В более крупных многоканальных приложениях технология Keithley TSP-Link® работает вместе с технологией TSP, обеспечивая высокоскоростное параллельное тестирование импульсов/SMU на вывод. Поскольку 2601B-PULSE предлагает полную изоляцию, не требующую мейнфрейма, его можно легко перенастроить и повторно развернуть по мере развития ваших тестовых приложений.
