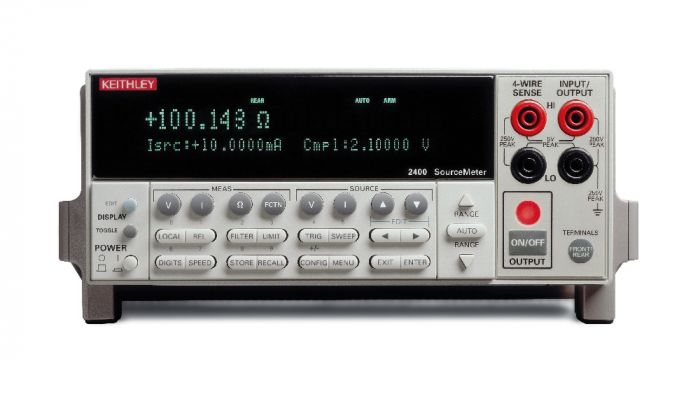

Источникомер 2400 Кейтли

Особенности:

• Пять инструментов в одном (Источник IV, Измерение IVR)
• Работа источника и стока (4 квадранта)
• 0,012% базовой точности измерения с разрешением 5½ разрядов
• 2-, 4- и 6-проводной удаленный источник напряжения и измерение считывания
• 1700 показаний в секунду при 4½ разрядах через GPIB
• Компаратор «годен/не годен» для быстрой сортировки/объединения
• Доступна функция высокоскоростной проверки контактов датчика
• Программируемый порт DIO для управления автоматикой/манипулятором/датчиком
• Стандартные интерфейсы SCPI GPIB, RS-232 и Keithley Trigger Link
• Приложение Keithley LabTracer 2.0 IV для трассировки кривых программное обеспечение (скачать)
• Заводская гарантия один год

Поставляемые аксессуары:

• Измерительные провода модели 8605
• Программный драйвер LabVIEW (загружаемый)
• Программное обеспечение LabTracer (загружаемый)

Keithley 2400 разработан специально для тестовых приложений, требующих тесной связи источников и измерений. Все модели источников-измерителей обеспечивают прецизионные источники напряжения и тока, а также возможности измерения. Каждый прибор SourceMeter является одновременно высокостабильным источником питания постоянного тока и 5-1/2-разрядным мультиметром приборного класса. Характеристики источника питания включают низкий уровень шума, точность и возможность считывания.

В процессе работы эти приборы могут действовать как источник напряжения, источник тока, вольтметр, амперметр и омметр. Производители компонентов и модулей для коммуникационных, полупроводниковых, компьютерных, автомобильных и медицинских отраслей оценят бесценные приборы измерения источника для широкого спектра задач по определению характеристик и производственным испытаниям.

Преимущества тесно интегрированного прибора

Благодаря объединению источников и измерительных цепей в одном блоке эти приборы предлагают ряд преимуществ по сравнению с системами, сконфигурированными с отдельными источниками и измерительными приборами. Например, они сводят к минимуму время, необходимое для разработки, настройки и обслуживания испытательной станции, а также снижают общую стоимость владения системой. Они упрощают сам процесс тестирования, устраняя многие сложные проблемы синхронизации и подключения, связанные с использованием нескольких приборов. А их компактный размер в половину стойки экономит драгоценную «недвижимость» на испытательной стойке или стенде.

Мощность пяти приборов в одном (Источник IV, Измерение IVR)

Плотно Совместная природа прибора SourceMeter дает много преимуществ по сравнению с отдельными приборами. Например, он сокращает время тестирования за счет сокращения трафика GPIB и упрощает интерфейс удаленного программирования. Он также защищает тестируемое устройство от повреждения из-за случайных перегрузок, теплового разгона и т. д. Источники тока и напряжения программируются с обратным считыванием, что помогает максимизировать достоверность измерений устройства. Если считывание достигает запрограммированного предела соответствия, то источник фиксируется на этом пределе, обеспечивая защиту от сбоев.

Характеристики IV

Все приборы SourceMeter обеспечивают работу в четырех квадрантах. В первом и третьем квадрантах они работают как источники, отдавая мощность в нагрузку. Во втором и четвертом квадрантах они работают как сток, рассеивая энергию внутри себя. Напряжение, ток и сопротивление можно измерять во время работы источника или приемника.

Автоматизация для повышения скорости

Прибор SourceMeter упрощает производственные испытания. Он генерирует напряжение или ток во время измерений без необходимости менять соединения. Он предназначен для надежной работы в условиях непрерывного производства. Чтобы обеспечить пропускную способность, необходимую для производственных приложений, прибор SourceMeter предлагает множество встроенных функций, которые позволяют ему запускать сложные последовательности испытаний без компьютерного контроля или связи GPIB, замедляющей работу.

Стандартные и настраиваемые развертки

Решения Sweep значительно ускоряют тестирование с помощью автоматических крючков. Предусмотрены три основные формы развертки, которые можно запрограммировать для одиночного события или непрерывной работы. Они идеально подходят для определения характеристик I/V, I/R, V/I и V/R.

• Линейная лестничная развертка: перемещение от начального уровня к конечному уровню с равными линейными шагами
• Развертка по логарифмической лестнице: выполняется в логарифмической шкале с заданным количеством шагов в декаде.
• Пользовательская развертка: позволяет создавать специальные развертки путем указания количества точек измерения и исходного уровня на каждой точки
• До 1700 показаний/сек по 41 ⁄2 разряда на шину GPIB
• 5000 51 ⁄2 разряда показаний можно сохранить в энергонезависимой буферной памяти

Встроенный секвенсор тестов (список исходной памяти)

Список исходной памяти обеспечивает более быстрое и простое тестирование, позволяя настроить и выполнить до 100 различных тестов, которые выполняются без Взаимодействие с ПК.

• Сохранение до 100 конфигураций приборов, каждая из которых содержит настройки источника, настройки измерения, критерии прохождения/непрохождения и т. д.
• Прохождение/непрохождение предельного теста с максимально возможной скоростью 500 мкс на точку
• Встроенный компаратор устраняет задержку, возникающую при отправке данных на компьютер для анализа
• Встроенные определяемые пользователем математические функции для расчета производных параметров

Цифровой интерфейс ввода-вывода

Цифровой интерфейс ввода-вывода может связать прибор SourceMeter со многими популярными обработчиками компонентов, включая Aetrium, Aeco и Robotronics. Другие возможности интерфейса включают:

• Тесную системную интеграцию для таких приложений, как группирование и сортировка.
• Встроенный интерфейс обработчика компонентов.
• Начало тестирования. и конец тестовых сигналов
• Источник питания 5 В, 300 мА
• Дополнительный расширитель (модель 2499-DIGIO) добавляет 16 цифровых линий ввода/вывода

Интерфейс Trigger Link

Все приборы SourceMeter оснащены уникальным интерфейсом Trigger Link от Keithley, который обеспечивает высокоскоростную и бесперебойную связь со многими другими приборами Keithley. Например, используйте интерфейс Trigger Link для подключения прибора SourceMeter к системе коммутации серии 7000, чтобы получить комплексное решение для многоточечного тестирования. С Trigger Link системы коммутации серии 7000 могут управляться SourceMeter во время высокоскоростной последовательности испытаний независимо от компьютера и GPIB.

Уникальная технология 6-проводного измерения сопротивления

SourceMeter Приборы могут выполнять стандартные 4-проводные, разделенные по Кельвину и 6-проводные измерения сопротивления с защитой и могут быть настроены либо для метода постоянного тока, либо для метода постоянного напряжения. Метод 6-проводного измерения сопротивления:

• Использует защитный и защитный выводы в дополнение к 4-проводным датчикам и выводам источника.
• Блокирует параллельные пути тока при измерении резисторных цепей. или гибридные схемы для изоляции тестируемого компонента.
• Позволяет пользователям легко настраивать и отображать данные с приборов SourceMeter серии 2400, упрощая определение характеристик двух-, трех- и четырехтерминальных устройств

Технические характеристики
