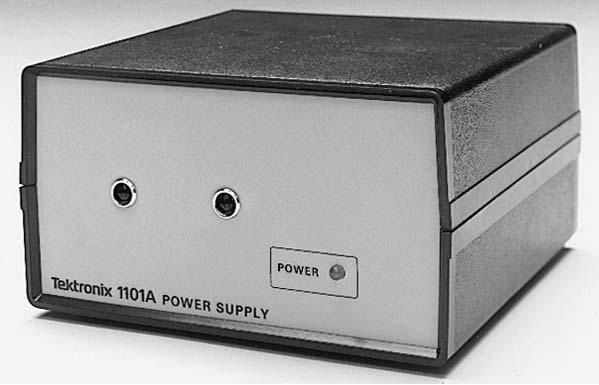

Источник питания для датчиков Tektronix 1101A

1101A — это источник питания пробника от Tektronix. Источник питания пробника — это вспомогательный источник питания, который обеспечивает внешнее питание для определенных пробников.

Артикул: 1101A Tektronix Probe Power Supply

Характеристики:

  • Подключение до двух пробников
  • Для использования пробников с осциллографами без питания пробников
  • Совместимость с P6201, P6202A и P6230
  • Защита от перегрузки
  • Переменное смещение постоянного тока, до ±200 В
  • Выбираемое сопротивление 50 Ом, подключение для использования с входами 50 Ом или 1 МОм

Приложения

  • Цифровое проектирование и отладка логических семейств
  • Характеристика компонентов/измерение высокоскоростных аналоговых схем

Цифровой дизайн и отладка логических семейств, таких как:

  • ECL
  • GaAs
  • MOS: CMOS, FastCMOS, BiCMOS
  • TTL

Характеристика компонентов/измерение высокоскоростных аналоговых схем относительно:

  • уровней амплитуд
  • Аберрации
  • Задержка распространения и время
  • Полоса пропускания и время нарастания

Tektronix 1101A — это дополнительный источник питания для пробников Tektronix с активными полевыми транзисторами.

Прибор 1101A обеспечивает +15 В, +5 В и -15 В по 300 мА каждый через разъем LEMO серии S, совместимый с розетками питания датчика на осциллографах серии 7000. Модель 1101A имеет два выхода.

Выбор связи по переменному или постоянному току доступен для пробников P6201 и P6202A на полевых транзисторах. При соединении по переменному току составляющая постоянного напряжения блокируется, что позволяет просматривать наложенные сигналы.

Автономный выбираемый терминатор 50 Ом позволяет подключить P6201 или P6202A к входам осциллографа 50 Ом или 1 МОм. .

Питание для P6201 и P6202A обеспечивается базовыми блоками серий 400, 2400 и 7000 через дополнительный разъем питания датчика или блок питания 1101A.

P6201 или P6202A также может использоваться с другими осциллографами реального времени с входным сопротивлением 50 Ом и 1 МОм, системами дискретизации, анализаторами спектра и счетчиками при использовании 1101A и соответствующих интерфейсных адаптеров (SMA на BNC, GR на BNC и т. д.).

Источник питания 1101A обеспечивает внешнее питание пробников, когда используемый осциллограф не может обеспечить питание пробников.

Модуль 1101A имеет два разъема питания, которые обеспечивают питание до двух независимых пробников, таких как P6201, P6202A и P6230.

Технические характеристики

ManufacturerTektronix
ConditionUsed

1101A Tektronix Probe Power Supply Источник питания для датчиков Tektronix 1101A — товар из ассортимента Laserzz для подбора и поставки под задачи ремонта и комплектации.

Позиция подходит для сценариев замены и закупки под конкретную спецификацию оборудования.

Для корректного выбора сверяйте маркировку, параметры и совместимость с вашей схемой/узлом.
