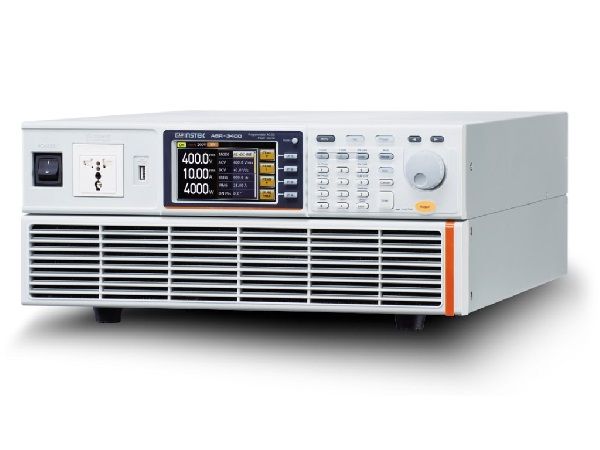

Источник переменного тока ASR-3400 Instek

Характеристики:

• Программируемый источник питания переменного/постоянного тока 4 кВА
• Номинальные характеристики на выходе: 0–400 В переменного тока (среднеквадратичное значение), 0–570 В постоянного тока.
• Выходная частота до 999,9 Гц
• Выход постоянного тока (100% номинальной мощности)
• Элементы измерения: Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S , Q, PF, CF
• Анализ гармоник напряжения и тока (THDv, THDi)
• Возможность дистанционного измерения
• Обнаружение отказа OCP, OPP, OTP, AC Fail и Аварийный сигнал отказа вентилятора
• Поддержка функции сигнала произвольной формы
• Выходная мощность: 4 кВА
• Настраиваемый фазовый угол для включения/выключения выхода
• Последовательность и симуляция Функция (до 10 наборов)
• Интерфейс (стандартный): USB, LAN, RS-232, GPIB
• Встроенный вход/выход внешнего управления и вход внешнего сигнала
• Встроенное управление выходными реле
• Функция памяти (до 10 наборов)
• Встроенный веб-сервер

Применения:

• Тестирование разработки электронных продуктов/электронных компонентов
• Имитационный тест автомобильных электрических устройств
• Тест применения бытовой техники
• Встроенный Зарядные устройства
• Серверные блоки питания, светодиодные модули, двигатели переменного тока, вентиляторы переменного тока, ИБП

Стандартные аксессуары:

• CD (руководство пользователя/ Руководство по программированию)
• Руководство по технике безопасности
• Крышка входных разъемов
• Крышка выходных разъемов с дистанционным датчиком
• адаптер для монтажа в стойку GRA-442-E (EIA)
• USB-кабель GTL-246

Дополнительные аксессуары (устанавливаются на заводе)

• Европейская розетка

Дополнительные аксессуары:

• GPW-005 Шнур питания, 3 м, 105°, тип UL/CSA
• GPW-006 Шнур питания, 3 м, 105 °, тип VDE
• GPW-007 Шнур питания, 3 м, 105°, тип PSE
• GRA-442-J Адаптер для монтажа в стойку (JIS)
• GTL -137 Выходной провод питания (провод нагрузки_10AWG: 50 А, 600 В/ провод датчика_16AWG: 20 А, 600 В)
• GTL-232 Кабель RS232C, прибл. 2 м
• GTL-248 GPIB-кабель, прибл. 2 м
• *ASR-002 Внешний трехфазный блок управления для выходов 1P2W, 1P3W, 3P4W (заявка CE в процессе)
• APS-008 Фильтр на входе воздуха

*Функции серии ASR ограничены, когда серия ASR применяется к ASR-002

• 1) Нет выхода постоянного тока (100 % Номинальная мощность).
• 2) Элементы измерения: только ток (А), мощность (Вт) и коэффициент мощности для каждой фазы.
• 3) Без анализа гармоник напряжения и тока (THDv, THDi)
• 4) Нет возможности удаленного измерения
• 5) Нет функции сигнала произвольной формы
• 6) Нет функции последовательности и моделирования (до 10 наборов)
• 7) Интерфейс: поддерживается только USB
• 8) Не поддерживается Встроенный внешний ввод/вывод управления
• 9) Нет функции памяти (до 10 наборов)
• 10) Нет порта LAN (встроенный веб-сервер)

Серия ASR-3000 представляет собой источник питания AC+DC, обеспечивающий быстрое повышение напряжения постоянного тока и время падения (≤100 мкс). В серию входят три модели: ASR-3200 (2кВА), ASR-3300 (3кВА) и ASR-3400 (4кВА). Серия может обеспечивать номинальную выходную мощность при выходе переменного и постоянного тока. Доступны девять выходных режимов серии ASR-3000, включая 1) режим выходной мощности переменного тока (режим AC-INT), 2) режим выходной мощности постоянного тока (режим DC-INT), 3) режим выходной мощности переменного/постоянного тока (AC+DC- INT), 4) режим внешнего источника сигнала переменного тока (режим AC-EXT), 5) режим внешнего источника сигнала переменного/постоянного тока (режим AC+DC-EXT), 6) режим наложения внешнего сигнала переменного тока (режим AC-ADD), 7) Режим наложения внешнего сигнала переменного/постоянного тока (режим AC+DC-ADD), 8) Режим внешней синхронизации сигнала переменного тока (режим AC-SYNC), 9) Режим внешней синхронизации сигнала переменного/постоянного тока (режим AC+DC-SYNC).

Серия ASR-3000 идеально подходит для разработки бортовых зарядных устройств, серверных блоков питания, светодиодных модулей, двигателей переменного тока, вентиляторов переменного тока, ИБП и различных электронных компонентов, а также для тестирования автомобильного электрооборудования. и бытовая техника.

Серия ASR-3000 предоставляет пользователям возможности вывода сигналов, включая 1) режим последовательности, генерирующий провалы, выбросы, провалы, изменения и другие ненормальные состояния линии электропередач, 2) функция произвольной формы сигнала, позволяющая пользователям для хранения/загрузки форм сигналов, определенных пользователем, и 3) режим имитации имитирует отключение питания, повышение напряжения, падение напряжения и колебания частоты. При выходе источника питания серии ASR-3000 он также может измерять Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, гармоники напряжения 40-го порядка и гармоники тока.

Кроме того, функция дистанционного измерения обеспечивает точное выходное напряжение, а функция индивидуального фазового угла для включения/выключения выхода позволяет установить начальный и конечный углы выходного напряжения в соответствии с требованиями испытаний. Пределы защиты V-Limit, Ipeak-Limit и F-Limit могут быть установлены в соответствии с требованиями пользователя. Ограничение перенапряжения, OCP, OPP защитят тестируемое устройство во время процесса вывода. В серии ASR-3000 также предусмотрены функция сигнализации сбоя вентилятора и функция сигнализации сбоя переменного тока.

На передней панели серии ASR-3000 имеется универсальная розетка или европейская розетка, что позволяет пользователям подключите и используйте, чтобы сэкономить время проводки. Поскольку максимальная сила тока в розетке указана в спецификации 15 А, задняя панель серии ASR-3000 снабжена автоматическим выключателем. Когда ток розетки превышает 15 А, она автоматически размыкает цепь для защиты пользователей. Серия ASR-3000 поддерживает интерфейс ввода-вывода и стандартно оснащена USB, LAN, внешним вводом-выводом, RS-232C и GPIB.

Технические характеристики
