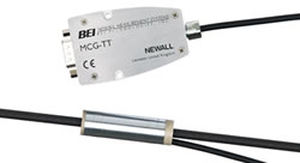

Линейный энкодер MCG-TT обеспечивает сверхнизкий профиль энкодера для ограниченного пространства без необходимости жертвовать производительностью или устойчивостью к воздействию окружающей среды. Имея цилиндрическую форму, считывающая головка MCG может быть установлена в отверстие диаметром всего 16 мм, что обеспечивает широкий спектр возможностей применения. Энкодер выводит дифференциальный квадратурный сигнал TTL RS422 с периодической референтной меткой. Технические характеристики Выходной сигнал — TTL RS422 Дифференциальный квадратурный опорный тип — Периодический — каждые 5 мм Внешний диаметр шкалы — 5,75 мм (0,2 дюйма) Размер считывающей головки — 56,2 мм x 16,0 мм/наружный диаметр (2,21 дюйма x 0,63 дюйма/наружный диаметр) Максимальный ход шкалы — 1000 мм ( 39 дюймов) Макс. Измерительная длина при одностороннем креплении — 250 мм (10 дюймов) Требования к перебегу шкалы — 178 мм (7 дюймов) Стандартный кабель — 9-жильный экранированный кабель с полиуретановой оболочкой без брони Длина кабеля — 0,5 м (20 дюймов) Минимальный радиус изгиба с полиуретаном — 25 мм (1 дюйм) Максимальная длина кабеля — 22 м (866 дюймов) Разъем — 9-контактный тип D Соответствие ЭМС — BS EN 50081-2 и BS EN 50082-2 Класс точности (мкм/м) — ±5 мкм (± 0,0002 дюйма) Шкала Материал – углеродное волокно. Излучаемое магнитное поле – менее 1 мТл. Максимальная скорость перемещения – 2 МГц (2 м/с при разрешении 1 мкм). Максимальная точность. / декабрь — 10 г / 98 м/с (движение головы) Электропитание — 5 В постоянного тока ± 5 %
Технические характеристики
ХарактеристикиТипинкрементнаяТехнологиямагнитнаяВыходной сигналRS-422Напряжение питания5 В постоянного токаУровень защитыстандарт, IEC, IP67, NEMA, EMC, погружнойРазрешение
Макс.: 10 мкм
Мин.: 0 мкм
Температура процесса
Макс.: 55 °C (131 °F)
Мин.: 0 °C (32 °F)
