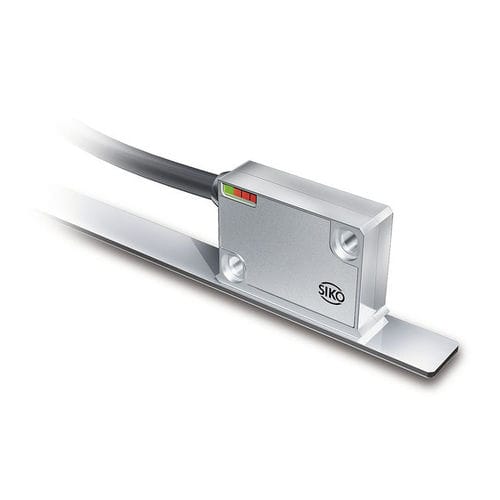

Магнитный датчик LE100/1 Инкрементный, аналоговый интерфейс 1 VSS Профиль LE100/1: Класс точности ±0,1° Светодиодный индикатор состояния Работает с магнитной лентой MB100/1 Работает с кольцом магнитной ленты MBR100 Расстояние считывания ≤0,4 мм Период сигнала 1000 мкм Выходная цепь sin/ cos 1 VSS Прочный металлический корпус Механические данные Характеристика — Технические данные — Дополнительная информация Корпус — цинковое литье под давлением из алюминия — исполнение M — цинковое литье под давлением — исполнение ZM Расстояние считывания датчика/полосы — 0,1 … 0,4 мм — опорный сигнал O . Я. ИД — 0,1…0,2 мм — опорный сигнал РБ. РД Расстояние считывания датчика/кольца — 0,1…0,4 мм — опорный сигнал О. IA. ИД — 0,1…0,2 мм — опорный сигнал РБ. RD Оболочка кабеля – ПУР. подходит для буксируемой цепи — 6. 8-жильный s5-o i мм Радиус изгиба кабеля — 5-кратный диаметр кабеля — статический — 7,5-кратный диаметр кабеля — динамический Срок службы кабеля — > 5 миллионов циклов — при следующих условиях испытаний: перемещение диапазон 4,5 м скорость перемещения 3 нВс ускорение 5 м/с2 температура окружающей среды 20 5C ±5 :C Электрические данные — — Характеристика — Технические данные — Дополнительная информация Рабочее напряжение — 10,5… 30 В постоянного тока — защита от обратной полярности — 5 В постоянного тока ±5 % — нет защиты от неправильной полярности Потребление тока —
Технические характеристики
ХарактеристикиТипинкрементнаяТехнологиямагнитнаяКонструкцияоткрытаВыходной сигналаналоговый, синусоидальныйУровень защитынадежный, IP67, защита от короткого замыканияРазрешение
1 мкм
