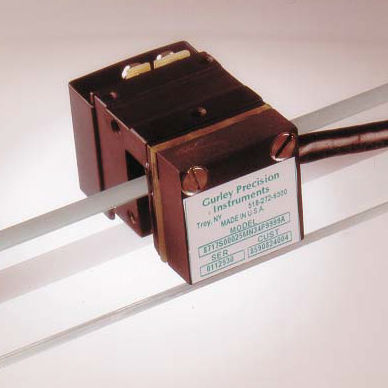

Инкрементный энкодер модели 9717 обеспечивает прямое измерение линейного положения или скорости, не касаясь считывающей головки и стеклянной шкалы. Использование энкодера с интерполятором HR2B или HR2C обеспечивает оптическое разрешение с электронным усилением, а выходной сигнал генерируется в виде прямоугольных волн плюс индекс от дифференциальных линейных драйверов RS422. Энкодер выдает небуферизованные выходные синусоиды фототранзистора. Квадратурные прямоугольные сигналы, стробируемый индекс и данные самотестирования встроенного «сторожевого таймера» передаются через дифференциальные линейные драйверы RS-422 для генерации цифровых выходных сигналов или повышения разрешения. Выходные прямоугольные волны существуют в 20 раз больше количества строк по шкале HR2B или в 1, 2, 3, 4, 5, 8, 10, 12, 16 или 25 раз больше количества строк по шкале HR2C. Модель 9717 представляет собой инкрементальный энкодер высокого разрешения, который обеспечивает прямое измерение линейного положения или скорости без контакта между считывающей головкой и стеклянной шкалой. При использовании с дополнительным интерполятором HR2B или HR2C его оптическое разрешение можно увеличить электронным способом, а выходной сигнал предоставляются в виде квадратурных прямоугольных сигналов плюс индекс от драйверов дифференциальной линии RS422. Модель 9717 обеспечивает небуферизованные выходные синусоиды фототранзистора. Для цифровых выходных сигналов или расширенного разрешения наши электронные пакеты моделей HR2B и HR2C передают квадратурные прямоугольные сигналы, стробируемый индекс и данные встроенного «сторожевого таймера» самотестирования через дифференциальные линейные драйверы RS-422. Выходные прямоугольные сигналы в 20 раз превышают количество строк на шкале для HR2B или в 1, 2, 3, 4, 5, 8, 10, 12, 16 или 25 раз превышают количество линий для HR2C. Полную информацию см. в техническом описании HR2B/HR2C.
Технические характеристики
ХарактеристикиТипинкрементнаяТехнологияоптическаяКонструкциябесконтактныйВыходной сигналцифровойДругие характеристики стеклянная шкала, высокого разрешения, модульнаяДлина
3200 мм (125,984 дюйма)
Разрешение
0,5 мкм
