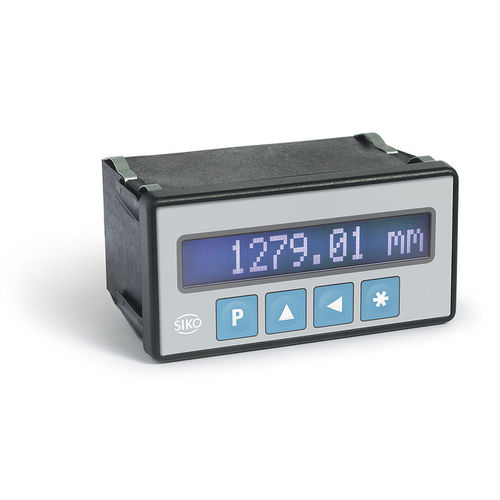

Электронный дисплей MA502, инкрементный, ЖК-дисплей с точечной матрицей, точность отображения 10 мкм. Профиль MA502: Точность отображения макс. 10 мкм Точность повторения макс. ±0,01 мм Высококонтрастный ЖК-дисплей, 12-разрядный матричный ЖК-дисплей. Функция инкрементного измерения и сброса. Прямой ввод задания/значения смещения. Ввод задания. Программируемая память фактического значения. Работает с датчиком MS500. Опция: последовательный интерфейс RS232/RS485. Опция: 2 измерительных канала. Опция: Настольный корпус TG01 Особенность Технические данные Исполнение корпуса встроенный корпус, пластик Дополнительная информация__________________ Вырез в распределительном щите 92+0-8 x 45+0-6 IEC 61554 Электрические данные — — Характеристика — Технические данные — Дополнительная информация Рабочее напряжение — 24 В пост. тока ±20 % — — 115 В переменного тока ±10% — — 230 В переменного тока ±10% — Потребление тока — 70 мА — при 24 В постоянного тока — 20 мА — при 115 В переменного тока — 10 мА — при 230 В переменного тока Диапазон отображения/отображения — 12 -разрядный, ЖК-дисплей, матричный, с подсветкой — -9999999…9999999 Коммутационные выходы — с или без — 2×30 В 2100 мА Интерфейс — без, RS232, RS485 — Тип подключения — разъем — 9-полюсный (питание, коммутационный выход, интерфейс /опорное соединение) — mini-DIN — 6-полюсный, 1 разъем (датчик MS500) Системные данные Характеристика — Технические данные — Дополнительная информация Разрешение — 0,01, 0,1,1,10 мм — Измерение линейного расстояния — 0,001, 0,01, 0,1, 1 дюйм — — 0=-90=-0= / 0=-360= — измерение угла, 20,001′ Точность системы — ±(0,05 + 0,01 x L) мм, L в м — atTy = 20 ‘C Точность повторения — ±0,01 мм — ±1 шаг Скорость перемещения — 25 нВс — Условия окружающей среды — — Характеристика — Технические данные — Дополнительная информация Температура окружающей среды — 0 … 50 ‘C — Температура хранения — -20 … 80 =C — Относительная влажность — 295 % — недопустима конденсация ЭМС — EN 61000-6-2 — помехоустойчивость/эмиссия
Технические характеристики
ХарактеристикиИзмеренное значениепроцессДисплейцифровой ТиппанельныйДругие характеристикипрограммируемый, RS-232, RS-485</div
