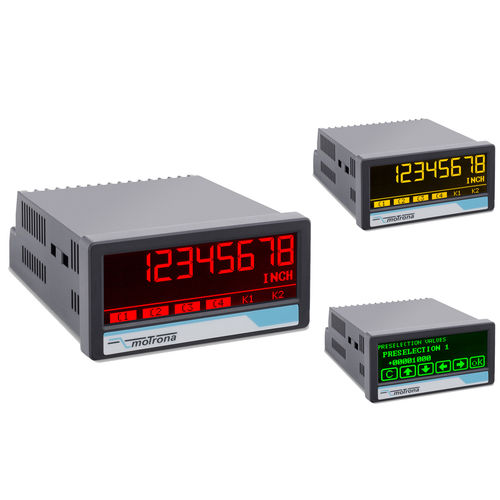

Индикатор процесса touchMATRIX® с 2 аналоговыми входами (16 бит), 3 управляющими входами • Опционально доступны расширенные функции, такие как контроль предельных значений и аналоговый выход • 2 универсальных 16-битных аналоговых входа для ±10 В или 0/4 … 20 мА • 3 управляющих входа для сигналов HTL / PNP • Питание 18 … 30 В постоянного тока • Вспомогательный выход 24 В для питания энкодера • Высокоточный опорный выход 10 В для потенциометров > 1 кОм • Стандартный панельный корпус размером 3,78 x 1,89 дюйма и степень защиты IP65 • Яркий и высокоэффективный контрастный дисплей с изменением цвета в зависимости от события • Эмуляция 7-сегментного дисплея, включая значки и единицы измерения • Интуитивное и простое параметрирование с помощью обычного текста и сенсорного экрана • Режимы работы для визуализации ВХОДА 1, ВХОДА 2 или комбинаций ВХОД 1 + ВХ2, ВХ1 — IN2, IN1 x IN2, IN1: IN2 • Многочисленные функции, например, Ttara, фильтры, усреднение • Линеаризация с 24 точками управления. Опции можно комбинировать: • AC: питание 115 … 230 В переменного тока • AO: 16-битный аналоговый выход, 4 выходы управления, последовательный интерфейс RS232 • AR: 16-битный аналоговый выход, 4 выхода управления, последовательный интерфейс RS485 • CO: 4 выхода управления, последовательный интерфейс RS232 • CR: 4 выхода управления, последовательный интерфейс RS485 • RL: 2 релейных выхода • IO: Устройство IO-Link
Технические характеристики
ХарактеристикиИзмеренное значениепроцессОтображение7 -сегментный, ЖК, с сенсорным экраномТиппанельныйДругие характеристикипрограммируемый, 4-20 мА, RS -485, RS-232, аналоговый выход, аналоговый вход, с релейным выходом, транзисторный выход, IO-linkПрименениедля потенциометров
