Описание продукта
Для шарикоподшипниковых столиков и направляющих доступны переходные пластины и кронштейны оси Z.
Описание семейства продуктов
- Конструкция шарикоподшипника с предварительным натягом для линейной регулировки с низким коэффициентом трения
- Версии со сплошным верхом и со сквозным отверстием
- Доступны английский или метрический микрометрический привод и мелкий винтовой привод
- Наращивание для 2-осевого или 3-осевого перемещения

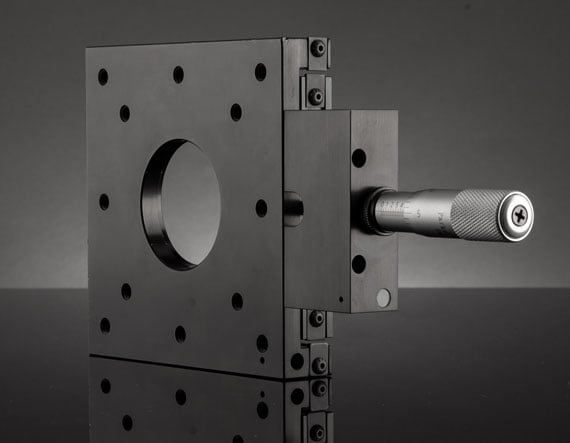

Английские шариковые подшипники Трансляторы с английским расположением отверстий на верхней и нижней пластинах имеют конструкцию с предварительно нагруженными шарикоподшипниками, обеспечивающую точность хода по прямой линии 0,00008 дюйма на дюйм. Эти столики доступны в различных размерах с несколькими вариантами ориентации привода, расстояния перемещения и приводного механизма, а также с верхними пластинами со сквозным отверстием или без него. Модели английских и метрических микрометров имеют деление 0,001 дюйма или 0,01 мм для приложений, требующих считывания положения, в то время как модели с тонким винтом (64 шага) обеспечивают позиционирование с точным разрешением. Русский Стадии перемещения шарикоподшипников имеют низкое трение, обеспечивая плавное линейное движение без люфта или бокового люфта. Все столики включают в себя винты для создания столика XY и фиксации положения.
Примечание. Для монтажа на макетной плате и конфигурации XYZ доступны переходные пластины и кронштейны оси Z. Кронштейны включают винты для сборки ступеней XYZ из нескольких ступеней.
Технические характеристики
Type of Movement: Linear (X) Guide System: Ball Bearing Type of Drive: Metric Micrometer Drive Orientation: Center Drive Type: English Stage Size (mm): 127 x 127 Travel (mm): 25 Construction: Aluminium Stage Graduation (mm): 0.01 Height (inches): 1.00 Height (mm): 25.4 Load Capacity, Normal (lbs): 105 Note: Thru-Hole Stage Size (inches): 5.00 x 5.00 Straight Line Accuracy (inches): 0.00008/inch of travel Weight (lbs): 2.7 Thrust Capacity, Ta (lbs): 30 Thrust Capacity, Tb (lbs): 2.5
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View
