Описание семейства продуктов
- Высокая точность, варианты хода 25 мм, 50 мм, 100 мм и 200 мм
- Встроенный двигатель и контроллер
- Доступно со встроенным, 200 импульсов на оборот (CPR) ) Энкодер, установленный на двигателе.
- Легко настраивается в конфигурациях XY или XYZ.

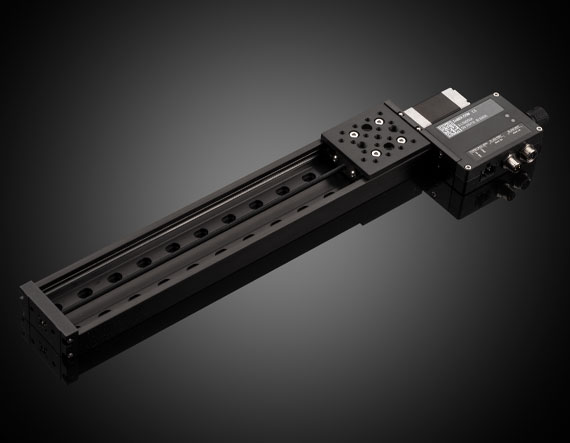

Высокоточные моторизованные столики Zaber представляют собой автономные линейные столики с компьютерным управлением, включающие шаговый двигатель. и встроенный контроллер. Высокоточные моторизованные сценические системы Zaber могут подключаться напрямую к порту RS-232 компьютера, а прилагаемое программное обеспечение обеспечивает простой способ управления расстоянием или положением перемещения. Кроме того, потенциометр ручного управления обеспечивает плавное ручное перемещение. Версии энкодера доступны для всех длин перемещения, с вращающимися квадратурными энкодерами на 200 отсчетов на оборот (CPR), встроенными в шаговый двигатель. Встроенный поворотный энкодер обеспечивает управление с обратной связью, а также обнаружение проскальзывания/опрокидывания и восстановление.
Примечание. Для установки на стандартную метрическую или английскую макетную плату требуется нижняя переходная пластина (продается отдельно). Универсальный блок питания 24–48 В постоянного тока, кабели передачи данных для последовательного подключения и кабели компьютерного интерфейса (USB или RS-232) продаются отдельно в качестве аксессуаров. Используйте верхнюю переходную пластину #68-644 для установки 70-мм столиков TECHSPEC.
Технические характеристики
Type of Movement: Linear (X) Guide System: Needle Roller Bearing Type of Drive: Precision Lead Screw Type: Metric Stage Size (mm): 45 x 340.4 Travel (mm): 203.2 Accuracy (&mu,m): 60 (Unidirectional) Backlash (&mu,m): Height (mm): 21 Load Capacity (kg): 10 Manual Control/ LED Indicators: Yes Manufacturer: Zaber Technologies Inc. Note: Requires a 24-48 VDC power supply and either #15-295 for USB connectivity or #15-297 for RS-232 connectivity. A data cable (#15-296 or #15-299) can be used to daisy chain multiple stages together to control simultaneously. Operating Temperature (C): 0 — 50 Parallelism (&mu,m): Power Supply: Power Supply Required and Sold Separately:
USA: #15-294
Europe: #15-294
Japan: #15-302
Korea: #33-773
China: #15-294 Repeatability (&mu,m): Resolution (&mu,m): 0.05 Speed (mm/s): 0.00003 to 26 Type of Motor: 2-Phase Stepper Weight (kg): 0.44 Computer Interface: USB with #15-295
RS-232 with #15-297 Maximum Operating Current (mA): 350
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
