Описание семейства продуктов
- Разработано для использования с большинством 40-мм экструзионных систем и аксессуаров с Т-образными пазами
- Доступна длина хода 500 мм и 1000 мм
- Управляется вручную или через RS- 232 Последовательный интерфейс
- Встроенный энкодер с частотой вращения 400 отсчетов на оборот (CPR), установленный на двигателе

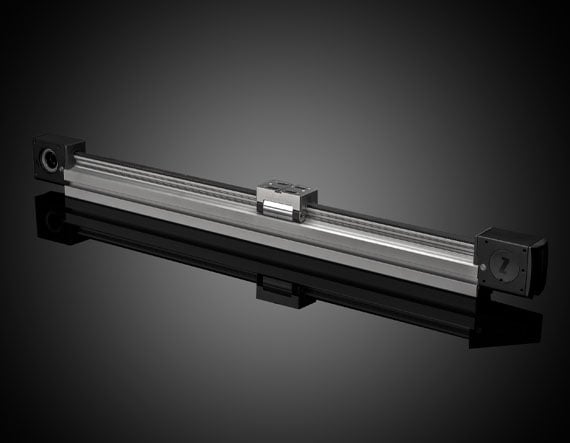

Экструзионные столики Zaber с Т-образным пазом и ременным приводом — это столики с компьютерным управлением, основанные на модульной, расширяемая экструзионная структура с Т-образным пазом. Этапы совместимы и легко интегрируются с большинством систем экструзионного каркаса с Т-образными пазами. Стадий Zaber с T-образным пазом для экструзии с ременным приводом можно управлять с помощью программируемого контроллера-джойстика Zaber (продается отдельно), компьютера с помощью дополнительного кабеля передачи данных RS-232 или USB или вручную с помощью ручки, встроенной в блок двигателя. Платформы для монтажа сцены имеют 6 крепежных отверстий M4 x 0,7 на сетке 25 мм. Каждая ступень оснащена поворотными квадратурными энкодерами, встроенными в шаговый двигатель, с разрешением энкодера 400 отсчетов на оборот (CPR). Встроенный поворотный энкодер обеспечивает управление с обратной связью, а также обнаружение проскальзывания/опрокидывания и восстановление.
Примечание. Универсальный источник питания 24–48 В постоянного тока (требуется), кабели передачи данных для последовательного подключения и кабели интерфейса компьютера (USB или RS-232) продаются отдельно в качестве аксессуаров.
Технические характеристики
Type of Movement: Linear (X) Guide System: Recirculating Ball Linear Guide Type of Drive: Synchronous Belt Type: Metric Stage Size (mm): 1150 x 134 Travel (mm): 1000 Accuracy (&mu,m): 925 Backlash (&mu,m): Encoder: Yes Height (mm): 76 Load Capacity (kg): 50 Manual Control/ LED Indicators: Yes Manufacturer: Zaber Technologies Inc. Note: Requires a 24-48 VDC power supply and either #15-295 for USB connectivity or #15-297 for RS-232 connectivity. A data cable (#15-296 or #15-299) can be used to daisy chain multiple stages together to control simultaneously. Operating Temperature (C): 0 — 50 Power Supply: Power Supply Required and Sold Separately:
USA: #15-294
Europe: #15-294
Japan: #15-294
Korea: #15-294
China: #15-294 Repeatability (&mu,m): Resolution (&mu,m): 7.03125 Speed (mm/s): 3000 (Maximum) Thrust (N): 90 Type of Motor: 2-Phase Stepper Weight (kg): 3.625 Computer Interface: USB with #15-295
RS-232 with #15-297 Maximum Operating Current (mA): 3500 Encoder Type: Rotary Quadrature Encoder Encoder Resolution: 400 CPR Motor Installation Guide: Motor Installation and Setup Guide can be found here
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
