Описание продукта Переходные пластины и кронштейны оси Z доступны для ступеней и направляющих на шарикоподшипниках. Описание семейства продуктов
- Конструкция с предварительно нагруженными шарикоподшипниками для линейной регулировки с низким коэффициентом трения
- Версии со сплошной верхней частью и сквозными отверстиями
- Микрометрический привод с английским или метрическим приводом и прецизионный винтовой привод Доступно
- Наращивание для 2-осевого или 3-осевого перемещения

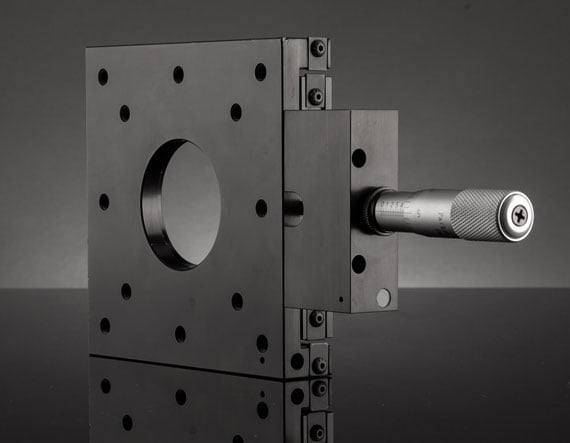

Английские шарикоподшипниковые столики с английским рисунком отверстий на верхней и нижней пластинах имеют предварительно нагруженный шарик конструкция подшипника, обеспечивающая точность прямой линии 0,00008 дюйма на дюйм хода. Эти столики доступны в различных размерах с несколькими вариантами ориентации привода, расстояния перемещения и приводного механизма, а также с верхними пластинами со сквозным отверстием или без него. Модели английских и метрических микрометров имеют деление 0,001 дюйма или 0,01 мм для приложений, требующих считывания положения, в то время как модели с тонким винтом (64 шага) обеспечивают позиционирование с точным разрешением. Русский Стадии перемещения шарикоподшипников имеют низкое трение, обеспечивая плавное линейное движение без люфта или бокового люфта. Все столики включают в себя винты для создания столика XY и фиксации положения.
Примечание. Для монтажа на макетной плате и конфигурации XYZ доступны переходные пластины и кронштейны оси Z. Кронштейны включают винты для сборки ступеней XYZ из нескольких ступеней.
Технические характеристики
Type of Movement: Linear (X) Guide System: Ball Bearing Type of Drive: English Micrometer Drive Orientation: Center Drive Type: English Stage Size (mm): 127 x 127 Travel (inches): 1 Construction: Aluminium Stage Graduation (inches): 0.001 Height (inches): 1.00 Height (mm): 25.4 Load Capacity, Normal (lbs): 105 Note: Thru-Hole Stage Size (inches): 5.00 x 5.00 Straight Line Accuracy (inches): 0.00008/inch of travel Weight (lbs): 2.7 Thrust Capacity, Ta (lbs): 30 Thrust Capacity, Tb (lbs): 2.5
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View
