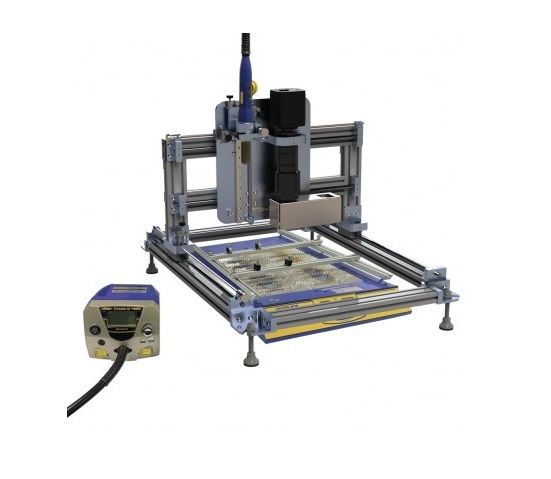

HJ4000-SET Хакко Пайка

Характеристики:

• Приспособление для ремонта SMD HJ4000-SET
• SET, HJ4000 + FR811-04 Ремонтная станция с горячим воздухом + FR872-03 Предварительный нагреватель
• Диапазон перемещения: ось X 335 мм (13,9 дюйма), ось Y 447 мм (17,5 дюйма), ось 247 мм (9,7 дюйма), вращение ±30°
• Тип камеры: CMOS 1/2,5″
• Разрешение: 5 МП, 2592 x 1932 (макс.)
• Оптический интерфейс: C-Mount
• Зум: 6-кратный оптический, 10-кратный — цифровой
• Камера Выход: HDMI
• Подсветка: светодиод с независимой регулировкой яркости, белый (сверху) / синий (снизу)
• Источники питания: 1 — от 120 В переменного тока до 12 В постоянного тока, 2 А (камера), 1 — от 120 В переменного тока до 24 В, 1,67 A (освещение)
• Размеры: (Д x Ш x В) 735 x 536 x 504 мм
• Защита от электростатического разряда

Новый HAKKO HJ4000 — SET SMD Rework Fixture оснащен легким порталом и базовой рамой, которая работает с некоторыми ремонтными станциями HAKKO SMD с горячим воздухом и ИК-подогревателями, обеспечивая недорогую ручную ремонтную систему.

Высококачественные компоненты линейного перемещения обеспечивают легкую работу. плавное перемещение по осям X, Y и Z для общего позиционирования с помощью быстродействующих тормозов. Каждая ось, включая Theta, также имеет ручку точной настройки, которая позволяет точно настроить выравнивание с точностью до ±100 микрон.

Конструкция гентри аналогична системе захвата и установки, что позволяет Плата должна оставаться неподвижной, в то время как головка в сборе перемещается для выполнения выравнивания по осям X, Y и вращения с помощью встроенной системы камер с разделенным обзором.

СИСТЕМА РАЗДЕЛЕННОГО ВИДЕНИЯ

Выравнивание с раздельным обзором Возможности HJ4000 позволяют точно размещать компоненты SMD размером от 45 до 1 мм. А просмотр выравнивания в режиме реального времени осуществляется с помощью цветной камеры с высоким разрешением, объектива и призменной системы.

Используйте высококачественный макрообъектив для съемки с близкого расстояния с 6-кратным оптическим зумом, в то время как модуль камеры имеет возможность 10-кратного цифрового увеличения.

Нижняя сторона компонента подсвечивается «белой» светодиодной подсветкой с регулируемой яркостью, а целевое место на печатной плате подсвечивается «синей» светодиодной подсветкой с регулируемой яркостью. Затем верхнее и нижнее освещение регулируются независимо друг от друга, чтобы обеспечить пользователю оптимальный контраст между двумя изображениями.

HJ4000-SET включает в себя передовую систему FR-811 Advanced SMD Hot Air Rework System и FR-872 IR предварительного нагревателя печатных плат.
