Характеристики:
- HDO4104A-MS 12-бит HD, смешанный сигнал, 1 ГГц, 4+16 каналов, 10 Гвыб/с, 12,5 Мбит/канал с 12,1-дюймовым WXGA Color Отображение
- Возможность работы со смешанными сигналами. Отладка сложных встраиваемых систем благодаря встроенной функции 16-канального смешанного сигнала.
- 4 входных канала.
- До 10 Гвыб/с с повышенной частотой дискретизации.
- Пользовательский интерфейс в одно касание
- Исключительные инструменты для работы с последовательными данными
- Уникальное 12-битное разрешение АЦП, до 15 бит с улучшенным разрешением
- Приложенное смещение ±10 В с настройками высокого усиления
- Большая память — до 50 Мвыб/канал
- MAUI с пользовательским интерфейсом OneTouch
- Исключительные инструменты для работы с последовательными данными
- Мощный, глубокий набор инструментов
li>
Входит в стандартную конфигурацию (HDO4000A и HDO4000A-MS):
- 10-кратный пассивный датчик (всего 1 на каждый Channel)
- Руководство по началу работы
- Антивирусное программное обеспечение (пробная версия)
- Лицензия Microsoft Windows Embedded Standard 7 P, 64-разрядная
- Коммерческая калибровка NIST с сертификатом
- Кабель питания для страны назначения
- Защитная передняя крышка
- 3-летняя гарантия
В комплект поставки HDO4000A-MS входят:
- 16-канальный цифровой набор проводов, сверхбольшой набор зондов-захватов (кол. 22)
- Удлинители заземления (20 шт.), гибкие провода заземления (5 шт.)

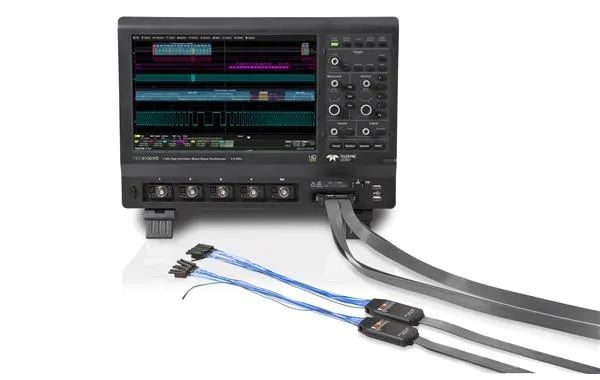

HDO4104A-MS представляет собой 4-канальный модуль смешанных сигналов с частотой 1 ГГц, Teledyne LeCroy 12-битный осциллограф высокой четкости HD4096. 12,1-дюймовый мультисенсорный дисплей выполнен в компактном форм-факторе, что позволяет свести к минимуму пространство на рабочем столе. HDO4104A-MS идеально подходит для отладки и устранения неполадок в схемах силовой электроники, цифрового управления питанием или анализа целостности питания, автомобильных электронных систем, глубоко встроенных или мехатронных конструкций.
Встроенная возможность обработки 16-канальных смешанных сигналов
p>
Поскольку встраиваемые системы становятся все более сложными, мощные возможности отладки смешанных сигналов становятся неотъемлемой частью современных осциллографов. 16 встроенных цифровых каналов и набор инструментов, предназначенных для просмотра, измерения и анализа аналоговых и цифровых сигналов, обеспечивают быструю отладку смешанных сигналов.
Расширенные возможности запуска
Гибкие аналоговые и цифровые перекрестные запуск шаблонов по всем 20 каналам позволяет быстро выявлять и изолировать проблемы во встроенной системе. Запуск по событию можно настроить для запуска по аналоговому сигналу и запуска по цифровому шаблону.
Расширенные инструменты цифровой отладки
Используя мощные возможности параллельного поиска шаблонов WaveScan, шаблоны во многих цифровых линии могут быть выделены и проанализированы. Идентифицированные шаблоны представлены в таблице с отметками времени и позволяют быстро найти каждый экземпляр шаблона.
Используйте различные временные параметры для измерения и анализа характеристик цифровых шин. Мощные инструменты, такие как треки, тренды, статистика и гистиконы, предоставляют дополнительную информацию и помогают находить аномалии.
Быстро просматривать состояние всех цифровых линий одновременно с помощью удобных индикаторов активности.
Технология HD4096 High Definition
Позволяет захватывать и отображать сигналы с разрешением в 16 раз выше, чем у других осциллографов. Захваченные и отображаемые формы сигналов более чистые и четкие. Детали сигнала, часто теряющиеся в шуме на других осциллографах, хорошо видны и легко различимы с HD4096. HD4096 позволяет осциллографам обеспечивать непревзойденную точность измерений для улучшения отладки и анализа.
Огромный применяемый диапазон смещения
16-разрядный ЦАП со смещением допускает смещение ±10 В при 20 мВ/дел, ± 4 В при 5 мВ/дел и потрясающее смещение ±1,6 В при максимальной чувствительности (1 мВ/дел). Такие большие применяемые смещения (в сочетании с 12 битами) упрощают получение и просмотр небольших изменений сигнала (например, пульсации, шумы, переходные помехи) на постоянном токе или сигналах датчиков. Они также обеспечивают расширенные диапазоны смещения для многих высоковольтных пробников Teledyne LeCroy.
MAUI с OneTouch
MAUI — самый продвинутый пользовательский интерфейс, в котором вся мощь и возможности осциллографа находятся прямо у вас под рукой. кончики пальцев. Разработан для сенсорного управления, создан для простоты и создан для решения задач. MAUI с OneTouch включает функции перетаскивания и пролистывания для обеспечения непревзойденной эффективности работы с осциллографом. Узнайте больше о MAUI.
Исключительные инструменты для работы с последовательными данными
Поддерживается до 23 стандартов — все с лучшим в отрасли последовательным декодером. Многие снабжены высокопроизводительными триггерами.
Мощный, глубокий набор инструментов
Наши инструменты анализа формы волны и пакеты приложений обеспечивают непревзойденное понимание. Узнайте больше в Периодической таблице инструментов осциллографа. Объедините наш мощный, глубокий набор инструментов с памятью для сбора данных до 50 Мб/канал и самую мощную материнскую плату в своем классе — Intel® Core™ i3-2330E Dual (ядро), 2,2 ГГц (на ядро) со стандартной оперативной памятью 8 ГБ. .
Технические характеристики
| Manufacturer | Teledyne LeCroy |
|---|---|
| Condition | New |
| Channels | 4+16 |
| Frequency | 1 GHz |
| Record Length | 12.5 MPts |
| Sampling Rate | 10 GS/s |
