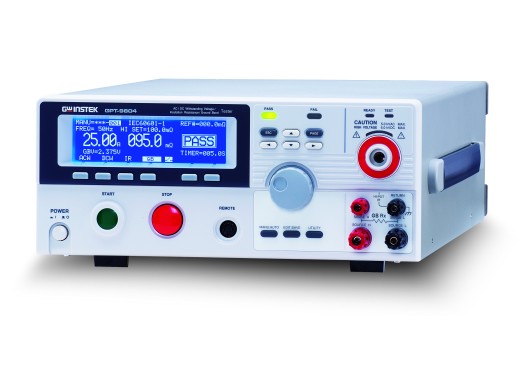

Тестеры Hi-pot серии GPT-9800 от GW Instek — это высококачественные тестеры Hi-pot по привлекательной цене. GPT-9804 способен выполнять испытания на устойчивость к переменному и постоянному току, сопротивление изоляции и заземление. Множество функций и максимальное испытательное напряжение 5 кВ делают эти тестеры хорошим выбором.

Тестеры созданы для простоты использования, точечный ЖК-дисплей высокого разрешения четко показывает, какие настройки выбраны, и соответствует ли объект испытаний установленным требованиям. Устройства соответствуют требованиям испытаний IEC, EN, UL, CSA и CE.

GPT-9800 можно подключить к компьютеру через USB, RS-232C и (опционально) GPIB для дистанционного управления и регистрации данных.

При работе с высоким напряжением, например 5 кВ, важно не допустить возникновения проблем с безопасностью. Тестеры спроектированы так, чтобы свести к минимуму вероятность этого, поэтому, когда тест завершен или возникает опасная ситуация, они отключают напряжение в пределах 150 микрон от выходного напряжения, и напряжение на проверяемом устройстве разряжается в течение 200 мс.

Тестеры предлагают возможность сохранить 100 настроек по умолчанию. Из них 16 можно выполнить автоматически одним нажатием кнопки. Испытания

Hi-Pot (устойчивость к постоянному и переменному току)

Цель: предотвратить поражение пользователей изделия электрическим током, например, из-за нарушения электрической изоляции.

Метод: Измеряя величину тока утечки между частью высокого напряжения и «безопасной» частью низкого напряжения при использовании продукта в режиме высокого напряжения, можно определить, могут ли возникнуть опасные ситуации.

Испытание изоляции

Цель: проверить качество изоляции

Метод: аналогично тесту Hi-pot, измерить, какой ток утекает из высоковольтной части. к низковольтной части цепи.

Заземление

Цель: проверить, хорошо ли соединены какие-либо коммутационные проводящие части и их заземление.

Метод: проверить, существует ли электрический путь между проводящими металлами и землей. источника питания. Проверяется качество пути.

Обнаружение дуги

Цель: выявить потенциальные проблемы, такие как ослабление винтов или плохая изоляция.

Метод: измерить продолжительность пика тока, возникающего при происходит резкое изменение напряжения питания. Обычно это делается во время измерения Hi-Pot. Модели

Разница между моделями серии GPT-9800 поясняется в таблице ниже.

МодельACDCСопротивление изоляцииGroundbondЦена GPT-9801 1140 1140,00 евро без учета. НДС GPT-9802 1320 1 320,00 € Искл. НДС GPT-9803 1610 €1 610,00 Искл. НДС GPT-9804 2395 €2,395,00 Искл. Характеристики НДС Диапазон выходного напряжения 0,100 кВ ~ 5000 кВ Разрешение выходного напряжения 2 В Макс. мощность 200 ВА Макс. ток 40 мА (0,5–5 кВ)

10 мА (0,1–0,5 кВ) Форма выходного напряжения Синусоидальная, 50/60 Гц (регулируемая) Дисплей 240 x 64 точечная матрица Светодиодная подсветка ЖК-интерфейс Интерфейсы USB 2.0, RS232-C, (опционально GPIB) Вес 19 кг Размеры 452 x 148 x 330 мм (ДxШxВ) Аксессуары

Все тестеры GPT-900 Hi-Pot поставляются в комплекте:
