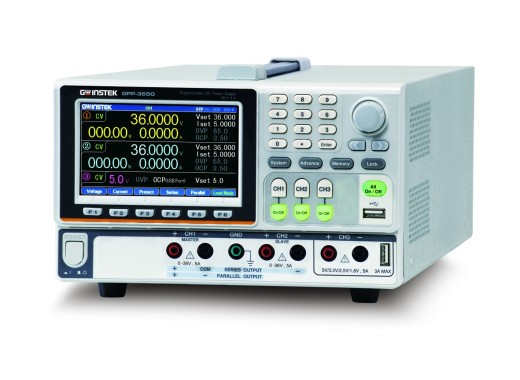

GW Instek GPP-3650 — это программируемый источник питания постоянного тока с 3 каналами и выходной мощностью 385 Вт. Первые два канала имеют выходное напряжение 0-36В и выходной ток 0-5А. Третий канал имеет выходное напряжение 1,8/2,5/3,3/5 В и выходной ток 5 А. При выходном токе 5 А для обоих каналов этот блок питания выдает ток, превышающий обычный ток 3 А таких моделей, как GPP-4323.
GPP-3650 имеет высокое программное разрешение 1 мВ/0,1 мА, разрешение обратного считывания 0,1 мВ/0,1 мА и низкий уровень пульсаций шума &le, 1 мВrms/&le, 2 mArms.
Уникальной функцией GPP-3650 является защита от обратной полярности, благодаря которой источник питания защищен от неправильного подключения батарей. Блок питания имеет внутреннюю схему, которая позволяет подключать первые два канала последовательно или параллельно без необходимости дополнительной проводки. Он также имеет несколько режимов отображения, включая одно- или многоканальные значения настроек, значения измерений и отображение формы сигнала. Также можно задать условия для защиты ТУ с помощью звукового сигнала или автоматического отключения питания. Кроме того, этот источник питания имеет функцию записи выходного сигнала, которая может записывать напряжение/ток во внутреннюю память, а результат можно сохранить в виде файла .REC или .CSV.
Электронная нагрузка
GW Instek GPP-3650 имеет функцию нагрузки, которая позволяет использовать каналы CH1 и CH2 в качестве цепей питания и энергопотребления. Таким образом, мощность тестируемого устройства может одновременно подаваться и потребляться, отвечая, например, основным требованиям к зарядке и разрядке аккумуляторов. И CH1, и CH2 могут обеспечивать выходную мощность 36 В/5 А, но также имеют функцию постоянного напряжения 36,5 В, постоянного тока 5,2 А и нагрузки с постоянным сопротивлением 1 кОм. Кроме того, обе функции канала могут выбираться независимо, что позволяет использовать 2 выхода мощности, 1 выход мощности и 1 нагрузку или 2 нагрузки.
Характеристики Общая мощность385 Вт Выходы3 Диапазон напряженияCH1: 0–36 В
CH2: 0–36 В
CH3: 0–5 В Диапазон токаCH1: 0–5 A
Канал 2: 0–5 А
Канал 3: 0–5 А Разрешение 1 мВ/0,1 мА Пульсация и напряжение, 1 мВ среднеквадратичное значение/ напряжение, 2 мА Защита OPP, OCP, OVP, OTP ИнтерфейсыUSB, LAN, RS232 Дисплей 4,3-дюймовый TFT ЖК-дисплей Размеры 213 x 145 x 362 мм Вес 10 кг Аксессуары Блок питания GPP-3650 поставляется со следующими аксессуарами:
- Шнур питания
- Измерительные провода
