Дополнительные функции:
- Диапазон частот: 9 кГц~3,25 ГГц
- 3,25 ГГц Tracking Generator анализирует скалярный сетевой анализ и точечные измерения P1dB
- Разрешение: 1 Гц.
- Скорость развертки до 204 мкс.
- Чувствительность: -149 дБм/Гц (предусилитель включен)
- Цифровой анализ сигнала 2FSK
- Демодуляция и анализ цифровых сигналов ASK/FSK
- Демодуляция и анализ аналоговых сигналов AM/FM
- Режим обнаружения электромагнитных помех: квазипиковый, средний
- Фильтр электромагнитных помех (-6 дБ): 200 Гц, 9 кГц, 120 кГц, 1 МГц
- Встроенный предусилитель, аттенюатор 50 дБ и функция секвенсора
- Специальная функциональная клавиша EMC
- Встроенная справка по определениям
- Значки состояния
- Поддержка пяти языков (английский, упрощенный китайский, традиционный китайский, японский и русский)
- Функция сохранения скорости
- Встроенные режимы отображения спектрографа, топографии и разделенного окна
- Дистанционное управление Программное обеспечение для измерения электромагнитных помех – SpectrumShot™
- LAN, USB, RS -232 ввода-вывода, опция GPIB
- Батарея (опция)
- Гарантия: 2 года на прибор. 1 год на ЖК-дисплее
li>
Применение:
- Для быстрой проверки и анализа спектральных характеристик
- Предварительное тестирование на соответствие электромагнитным помехам
- Анализ характеристик сигналов ASK, FSK, AM, FM
- Мониторинг сигналов спутниковой восходящей линии связи с грузовика спутниковой восходящей линии связи
- Тестирование систем, для которых требуется очень компактный прибор
- Измерение частотной характеристики кабеля, фильтра и усилителя, аттенюатора
Аксессуары:
- шнур питания, сертификат калибровки, компакт-диск (с Краткое руководство пользователя, руководство пользователя, руководство по программированию, программное обеспечение SpectrumShot, руководство SpectrumShot и драйвер IVI)

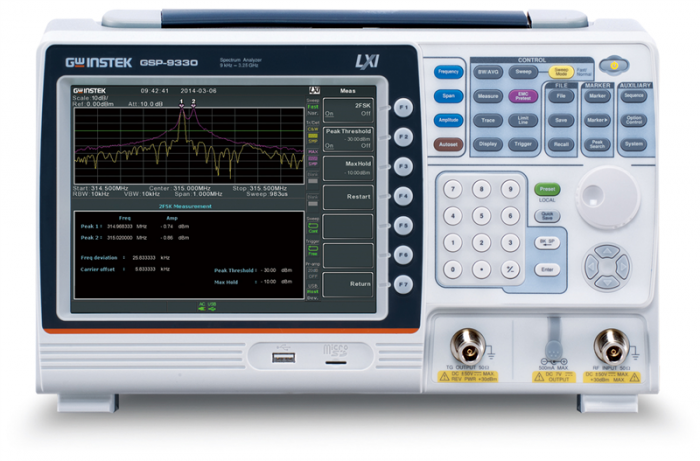

Instek GSP-9330TG, высокоскоростной анализатор спектра со следящим генератором 3,25 ГГц, обеспечивает самая быстрая скорость развертки 204 мкс. Благодаря высокой скорости развертки пользователи могут легко обрабатывать и анализировать сигналы модуляции. Ключами к обработке модулированных сигналов являются быстрое время развертки и функции демодуляции сигнала. В дополнение к функции демодуляции и анализа аналоговых AM/FM, GSP-9330TG также обеспечивает возможности демодуляции и анализа цифровых сигналов ASK/FSK и 2FSK.
В настоящее время вопросы ЭМС очень важны для процессов проектирования продуктов. Поэтому GSP-9330TG включает в себя решение для предварительного тестирования ЭМС, чтобы облегчить тесты ЭМС. Простые и легкие процедуры предварительного тестирования EMC из GSP-9330TG могут значительно сократить сроки запуска продуктов пользователями.
Технические характеристики
| Manufacturer | Instek |
|---|---|
| Condition | New |
| Frequency | 3.2 GHz |
