Описание

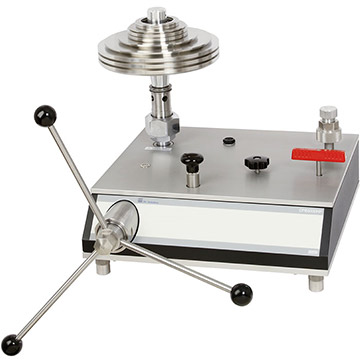

Гидравлический грузопоршневой манометр DH-Budenberg CPB5000HP представляет собой прецизионный прибор для калибровки давления, идеально подходящий для испытаний широкого спектра инструментов измерения давления, таких как манометры и датчики. Модель CPB5000HP, способная генерировать давление до 5000 бар (70 000 фунтов на квадратный дюйм) с точностью до 0,02 %, является полностью автономной и удобна для калибровки высокого давления на месте.
Грузопоршневой стенд DH-Budenberg CPB5000HP состоит из гидравлического основания и встроенного узла поршень/цилиндр. Поршень и цилиндр CBP5000 изготовлены из закаленной стали и карбида вольфрама соответственно. Это сочетание материалов имеет очень низкие коэффициенты расширения при давлении и температуре, что приводит к очень хорошей линейности площади поперечного сечения и очень высокой точности. Общая конструкция поршневого узла и очень точное изготовление поршня и цилиндра обеспечивают исключительно низкую силу трения, что приводит к отличным рабочим характеристикам с длительным временем свободного вращения и низкой скоростью опускания. Таким образом обеспечивается высокая долгосрочная стабильность. Поэтому рекомендуемый интервал повторной калибровки составляет пять лет в зависимости от условий использования.
Давление на грузопоршневом манометре CPB5000HP устанавливается с помощью встроенного заливочного насоса, который включает в себя резервуар емкостью 250 мл, поэтому можно легко заполнять и заливать большие объемы испытаний. Для точной регулировки установлен шпиндельный насос с очень точным управлением. Превосходное качество системы гарантирует, что это давление остается стабильным в течение нескольких минут, что позволяет без проблем считывать значение давления для сравнительных измерений или выполнять более сложные регулировки на испытуемом объекте.
Технические характеристики
Особенности
- Основной эталон для определения шкалы давления в диапазоне до 5000 бар.
- Эталонный прибор для заводских и калибровочных лабораторий для испытаний, настройки и калибровки приборов измерения давления.
- Полная автономная система, также пригодная для использования на месте.
- Общая погрешность измерения до 0,02 % от измеренного значения.
- Заводская калибровка включает в себя прослеживаемость по национальным стандартам в стандартной комплектации. , с калибровкой DKD/DAkkS.
- возможна в качестве опции.
- Высокая долговременная стабильность с рекомендуемым циклом повторной калибровки каждые пять лет.
- Миры изготовлены из нержавеющей стали и алюминия. , можно отрегулировать в зависимости от силы тяжести.
Комплект поставки
- Основание с пылезащитной крышкой
- Подкачивающий насос
- Шпиндельный насос для давления генерация и точная настройка
- Поршневое соединение
- Соединение для испытуемого объекта с тремя резьбовыми переходниками M16 x 1,5 / M20 x 1,5 и 9/16-18 UNF
- Поршнево-цилиндровая система
- Набор грузов разделен на несколько транспортных кейсов, см. характеристики.
- Набор грузов изготовлен в соответствии со стандартной силой тяжести (9,80665 м/с²)
- VG22 минеральное масло, 1,0 литр (до 4000 бар/60 000 фунтов на квадратный дюйм).
- Себацинатное масло, 0,5 литра (для 5000 бар/70 000 фунтов на квадратный дюйм).
- Рычажный гаечный ключ с плоской площадкой 36 и 46.
- Инструкция по эксплуатации на немецком и английском языках.
- Сертификат заводской калибровки.
